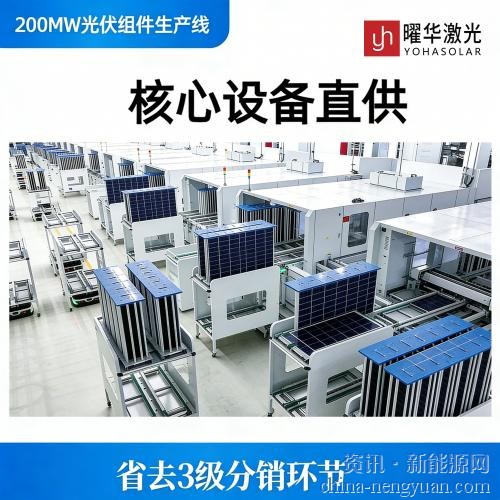

从划片到EL检测，曜华激光200-500MW光伏组件生产线配套设备全解析

　　一条200-500MW光伏组件产线，从电池片上料到成品入库，涵盖十余道核心工序。曜华激光的全自动方案以完整设备矩阵覆盖从划片到EL检测的全流程，实现数据互通与工序协同。

　　一、电池片分选：源头把控

　　全自动BC电池片分选机搭载1200万像素工业相机，采用50W激光器激发PL信号，可捕捉宽度＜0.03mm的细微缺陷，小时产能6000片，A级破片率≤0.05%，并可增配EL/IV检测功能。

　　二、激光划片机：薄片化切割核心

　　TOPCon、HJT等高效电池已导入薄片化工艺，无损切割成为控制碎片率的关键。曜华激光YHC-30型自动光纤激光划片机搭载1064nm光纤激光器，划片速度600mm/s，划片精度≤±0.02mm，自动定位精度≤±0.05mm，兼容156-230mm全尺寸P/N型电池片。第三代无损划片机采用非接触式冷加工技术，碎片率≤0.15%，半片效率2000片/小时。

　　三、串焊机与叠层：产能咽喉

　　曜华激光YH-SW6000型串焊机采用“双轨并行+四头同步焊接”，产能6000片/小时，焊接良率≥99.9%，隐裂率≤0.08%，兼容166-210mm电池片。YH-Vision 4.0视觉系统使焊带对齐精度≤±0.15mm。500MW产线可选YH-SW12000型（12000片/小时，兼容166-230mm）。串焊后由全自动排版机完成叠层，定位精度±0.5mm。

　　四、层压机：封装生命线

　　全自动双腔层压机配备快速抽真空与温控系统，温度均匀性±2℃，层压周期12-14分钟。200MW产线配置1台，500MW产线需2台并联。

　　五、EL/IV一体化检测：品质守门人

　　EL检测需部署在层压前、层压后及终检三个节点。曜华激光YHEL-2400型EL检测仪采用电致发光无损成像技术，配备4800万像素红外相机，可检测＜0.03mm微裂纹，有效测试面积2600×1500mm。YHMT-AAA型IV测试仪符合IEC60904-9:2020 A级光谱标准，光谱范围300~1200nm，测试误差≤2%。两者常集成于同一工位，数据自动上传MES系统。

　　六、整线集成与MES

　　后道包括全自动边框机、接线盒灌胶机、自动分档机及AGV物流系统。曜华激光全线设备预留数字化接口，支持与MES系统深度对接，整线综合成品率＞99.2%，人员需求降低40%以上。

　　从划片到EL检测，曜华激光200-500MW产线配套设备覆盖完整工艺流程，为高效稳定生产提供坚实保障。　　武汉曜华激光科技有限公司（高新技术企业）成立于2014年，员工规模100多人，其中研发团队占比超50%，核心成员来自华中科技大学、武汉大学等高校。公司拥有3个生产基地、20000平米标准化厂房，构建完整生产链，主营光伏组件生产全流程关键设备，如EL测试仪、IV测试仪、划片机、串焊机等，并为客户提供生产线解决方案与全周期服务，产品与服务获海内外广泛认可。
