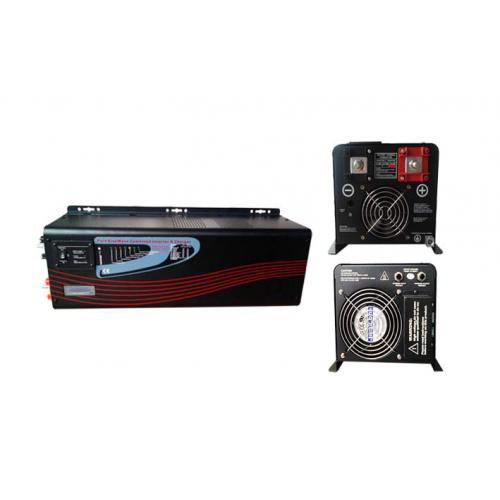

纯正弦波带UPS 功能工频逆变器

详细说明

一、产品功能介绍：

1、输出稳压稳频功能：市电电压不稳定，经过本机器后，输出电压精准稳定，如在中国，

在电力缺乏的时候，市电电压为190V，53Hz，则经过本机器后，输出电压为220V±3%，

50Hz±0.5；输出稳定的电压有利于保护用电设备。

2、逆变功能：直流电DC 转为交流电AC；与电瓶组合后，当家庭、办公区、超市，工业区

等停电后，即可组成绿色环保无声发电机；当在户外无市电区域，即可组成移动电源，方便

用户在户外使用家庭电器；在新能源行业中，逆变器是一个重要的不可缺少的组成部分；

3、智能充电功能：当电瓶没电时，连接上市电和本机器后，机器将自动为电瓶充电，智能

充电有利的保护好电瓶以及延长了电瓶的使用寿命；当机器连接市电和电瓶组成UPS 系统

后，系统在输出市电的同时也为电瓶自动充电；

充电方式分为三段充：

段I：用***大恒定电流快速充电，以尽快提升备用电力。

段II：转为恒定电压渐渐将电池充满电，给充分时间电池吸收能量，保护电池电极延长

寿命同时避免电池过充。

段III：当感测到电池充满时，会转用浮充电压以维持电池长久在满电量状态，并且自

动检测电池电量，充电完成自动停止工作节省电力。

内置充电器逆变器的特点是解决了电池不能充电的烦恼，不需要另配充电器。

4、UPS 功能：与电瓶和市电连接后，组成输出UPS 系统，确保负载不会因为突然市电停

电而关闭，保证了市电停电后负载还能继续工作；

步骤1：当有市电时，市电经过稳压后直接输出，并且同时为电瓶充电；

步骤2：当市电突然停电后，在5ms 内系统自动切换成逆变供电，确保输出不间断；

步骤3：当突然间有市电后，系统自动转换为市电供电，同时为电瓶充电；

二、产品特性：

1、纯正弦波输出；

2、CPU 管理，智能控制，模块式组成；

3、LCD 屏显示，可以直观的显示各个参数；

4、多功能一体机，客户不用再另外购买充电器，稳压器等；

5、可扩充的后备时间，外置电瓶，客户可以根据自身需求配套相应的电瓶数量；

6、本系列产品抗负载能力强，带载能力强，除了可带动各类阻性负载，还可带载各类感性

型设备，比如马达，空调，电钻，日光灯，气体灯等；几乎可以带动所有的负载；

7、工频电路设计，系统稳定性好，故障率低，寿命长，一般正常使用寿命可以达到三年以

上；

8、完善的保护功能：低压，高压，高温，短路，过载保护等；报警提醒；

9、产品保修期为2 年，免费终身技术维护；

三、产品参数：

HET-HX 系列

（VA）

500 700 1000 1500 2000 3000 4000

持续***大输

出功率（W）

350 500 700 1000 1500 2000 3000

瞬间***大输

出功率（W）

700 1000 1400 2000 3000 4000 6000

输入直流电

压（V）

12/24 24/48

充电电流(A) 0-15

产品尺寸

(mm)

315*210*120 390*140*210 400*180*320 420*200*330

包装尺寸

(mm)

385*270*185 480*205*275 470*250*430 510*290*440

净重(kg) 7 8 12 14 20 23 31

毛重(kg) 8 9 13 16 22 25 33

HET-HX 系列

（VA）

5000 6000 7000 8000 10000 15000 28000

持续***大输

出功（W）

3500 4000 5000 6000 7000 10000 20000

瞬间***大输

出功（W）

7000 8000 10000 12000 14000 20000 40000

输入直流电

压（V）

24/48 48/96 96/192

充电电流(A) 0-15 0-20 0-25

产品尺寸

(mm)

420*200

*330

465*245

*465

465*245*465 570*265*600

包装尺寸

(mm)

510*290

*440

500*250

*500

500*250*500 660*350*750

净重(kg) 40 50 53 57 68 78 88

毛重(kg) 43

60=52+8(

木)

63=55+8

(木)

67=59+

8(木)

78=70+

8(木)

88=80+8

(木)

98=90+8(木)

通用参数

交流输入

电压220V±35%/110V±35%

电流60HZ±3%/50HZ±3%

交流输出

电压100V±3%/110V±3% 、220V±3%/230v±3%、240V±3%

频率60±0.5HZ/50±0.5HZ

电瓶充电

充电时

间

根据电瓶容量及数量

电瓶保

护

自动检测及充、放电保护，智能管理

显示

显示方

式

LCD

显示信

息

输入电压、输出电压、输出频率、电瓶容量、负载状况、状态信息

输出波形纯正弦波输出，波形失真率≤3

过载能力120%负载时1 分钟自动关闭，130%时10 秒关闭

转换频率平均转换效率90%

转换时间

当突然没市电时切换到逆变输出的时间≤5ms

在逆变过程中，突然有市电输入时，从逆变转为市电时间为≤5ms

保护功能

输出过载保护，输出短路保护，电瓶反接保护，输入电压过高保护，

输入低压保护，过热保护

使用环境

温度-10℃~50℃

湿度10%~90%

海拔高

度

≤4000m
