粉尘检测仪(iCBA)

Ø 技术规范

Ø  注：探针长度请按照公式选取，即 D/3 ≤  L  ≤ 2D/3 ( 其中： D – 管道内径 ，L –探针长度)

Ø 安装及注意事项

传感器的安装

①传感器***好装在垂直管道上，距阀门、弯头5倍以上管径处，需在水平管道取样时，不得装在底部。对多个箱体并联运行的煤气除尘系统，应在被测除尘箱体的出口处进入净煤气总管前的管道上开孔（开孔尺寸为φ32mm）,将固定传感器的底座接口端垂直焊接在直管段较长的水平管道顶部。                            图1 粉尘监测仪管道安装示意图

②传感器探棒的长度，根据用户需测管径由仪表厂家选配成套供应。底座

应是传感器探棒的绝缘套顶端与管道内壁持平或突出管道内壁。底座由仪表厂家配套供应。

③传感器与插座之间加紫铜垫，以丝扣连接并拧紧防止管内有毒气体泄漏。

④传感器接线盒为防雨式，信号电缆通过接线盒上的穿线孔，直接接到盒内的接线端子，然后压紧密封胶圈，外引电缆应就近固定，以防风雨中来回摆动，造成传输导线的机械损伤。

图2 粉尘监测仪信号连接示意图            图3  粉尘监测仪与PC机系统组件

Ø  仪器工作方框图：

                    隔离型一体化变送器

Ø  安装时注意：

（1）传感器底座及长度尺寸由厂家提供，底座在管道开孔尺寸φ32±2mm。

（2）传输导线请选用0.75mm2 --  1.5mm2普通双绞线（在干扰特别强的环境下，请使用带屏蔽双芯电缆，并将屏蔽层良好接地）。

Ø  iCBA系列粉尘浓度检测仪校准说明

利用等速取样测试（Isokinetic sampling test）对iCBA系列粉尘浓度检测仪进行校准后，可将其设置成为直接输出总量单位的mg/s 或mg/M3 数据。但如果等速采样的取样口处于探头的上游，或者太接近探头，取样仪器插入时影响了探头周围气流的稳定，就不能对iCBA系列粉尘浓度检测仪进行有效校准。因此，必须把探头安装在取样口的上游1 米以外的距离。在iCBA系列粉尘浓度检测仪设备中，通常需要设置三条水平线，分别显示代表三个不同的粉尘排放浓度。它们是正常操作水平线、报警线（说明过滤器中有破损的过滤袋）和超标排放线（说明在过滤系统中有重大故障）。这三条线被设置在4～20mA 的输出数据范围内，由于iCBA系列粉尘浓度检测仪测量的粉尘浓度值和电流（4-20mA）输出数据值之间是一种线性关系（注：0％＝4mA,100％＝20mA），所以在等速取样测试中，可以建立一个换算系数（用K 来表示）来计算其它粉尘排放浓度值。

Ø  K换算系数的计算

A. 利用毫安表在上面的等速取样测试中，假设从等速取样测试中得到总量值为10mg/m3,若毫安表的读数为8 mA，减去4 mA的基本电流所得的***终值为 4 mA。因此换算系数K 由毫安值读数为：10/4＝2.5 mg/mA

如果变送器输出为16mA，减去4mA 的基本电流值，所得的***终调整值为12mA。***后用系数K 所计算出的粉尘排放总量值为: 2.5×12 = 30 mg/m3在排放工况稳定状态下（流速改变<±90％），重复以上步骤可直接计算排放浓度的 K系数，单位 mg/m3

B. 利用客户的PLC(DCS或PC) 控制系统显示         数值计算和调整过程参见A

注意：利用《抽样称重法》对设备进行校定时，必须符合中国国家环保局及属下机构所认定的有关步骤以及使用经过认定的设备和工具。

Ø  安装示例：

1.     将变送器的底座接口取下，垂直焊接在直管段较长的水平管道顶部，管道开孔尺寸φ32±2mm。(iCBA1如图1)(iCBA2如图3)

2.     传输导线（0.75mm2 --  1.5mm2普通双绞线）通过变送器接口连接（不分正负）（iCBA1如图2）（iCBA2如图4）

                   图1                               图2

图3                               图4

Ø  iCBA注意事项：

1.  避免用干布过猛擦拭探针，如需擦拭可用湿布进行勿用水或有机溶剂擦拭。

2.  远离强电磁场，如果必须经过强电磁场，需用金属套管套住探针。

3.  安装好后尽量不要随意移动设备，以免在移动过程中磕碰影响使用。

4.  此设备需24V供电。

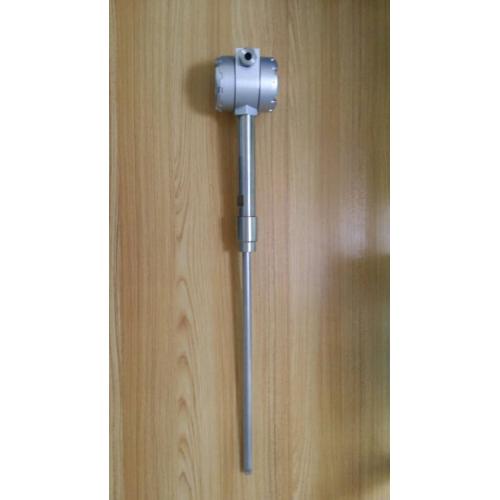

Ø  iCBA系列粉尘检测仪产品展示

iCBA1（普通型）      iCBA2(带本地显示)   iCBA3(带本地显示+HART)
