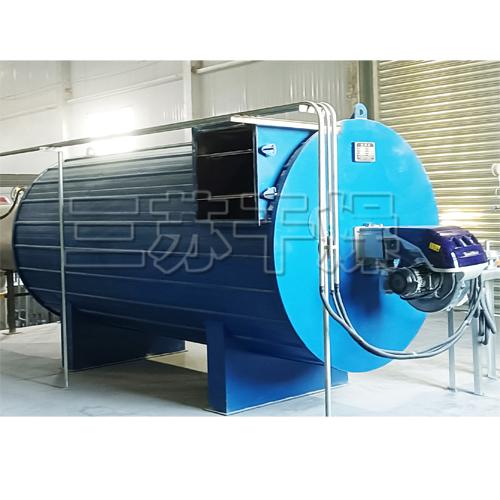

燃气热风炉(ZRQ)_靖江市三苏机械制造有限公司

A、ZRQ系列直接式燃气热风炉

一、主要特点 1、升温快，体积小 2、输出热风温度高 3、自动控温，使用方便 4、安装方便，使用寿命长 二、规格型号

型号	输出热量（10⁴Kcal）	输出风量（m³/h）	热风温度（℃）	耗气量（Nm³/h）
ZRQ-10	8 ~ 10	1850 ~ 6900	150 ~ 350	10~12.5
ZRQ-15	10 ~ 15	2400 ~ 10400	150 ~ 350	12.5 ~ 19
ZRQ-30	25 ~ 30	4400 ~ 20800	150 ~ 550	31.5 ~ 37.5
ZRQ-60	40 ~ 60	9610 ~ 41600	150 ~ 550	50 ~ 75
ZRQ-90	60 ~ 90	13400 ~ 62500	150 ~ 550	75~ 115
ZRQ-180	120 ~ 180	21400 ~ 125000	150 ~ 550	150~225
ZRQ-240	200 ~ 240	23800 ~ 166000	150 ~ 550	250 ~ 300
ZRQ-360	250 ~ 360	30000~250000	150 ~ 550	320 ~ 450

注：1、环境基准温度标准按18℃±2℃。

2、表中热风温度是按风量确定。 3、详细配置以提供的具体图纸为准。

B、JRQ系列间接式燃气热风炉

一、工作原理 JRQ系列间接式燃气热风炉，是采用天然气或煤气通过燃烧器燃烧，产生高温烟气，并借助具有强化换热措施的换热器将高温烟气的热量传导给被加热的空气，高温烟气经换热后由引风机排空。需加热的空气通过送风机强送入热风炉、换热后升温送出。通过温度控制仪可进行恒温控制，当热风温度达到额定的上限温度时，燃烧器会自动停止或自动转为小火焰燃烧，当温度降低到额定的下限温度时，燃烧器又会自动点燃运行或转为大火燃烧。烟气和需加热空气各走其道，加热***无污染。采用负压吸式排烟方式，换热部位不积尘，无需清理，热性能稳定。 二、适用范围及应用领域 适用于化工制药、食品饲料、金属喷涂、农牧养殖、木材皮革、工矿采暖等 三、结构示意图 1、烟气引风机 2、燃烧器 3、热风出口 4、热风炉主体 5、送冷风机

四、规格型号

型号	输出热量（10⁴Kcal）	输出风量（m³/h）	热风温度（℃）	耗气量（Nm³/h）	烟气引风机功率（Kw）
JRQ-10	8 ~ 10	1850 ~ 6900	60 ~ 200	13.5~16.5	—
JRQ-15	10 ~ 15	2400 ~ 10400	60 ~ 280	16.5 ~ 25	—
JRQ-30	25 ~ 30	4400 ~ 20800	60 ~ 280	41.5 ~ 50	5.5 kw
JRQ-60	40 ~ 60	9610 ~ 41600	60 ~ 280	70 ~ 100	7.5 kw
JRQ-90	60 ~ 90	13400 ~ 62500	60 ~ 280	100~ 150	15 kw
JRQ-180	120 ~ 180	21400 ~ 125000	60 ~ 350	200~300	22 kw
JRQ-240	200 ~ 240	23800 ~ 166000	60 ~ 350	340 ~ 400	30 kw
JRQ-360	250 ~ 360	30000~250000	60 ~ 350	420 ~ 600	37kw
JRQ-480	380 ~ 480	45200~330000	60 ~350	640 ~ 800	45 kw
JRQ-600	500 ~ 600	59500~410000	60 ~ 350	850 ~ 1000	55 kw

注：1、环境基准温度标准按18℃±2℃。 2、表中热风温度是按风量确定。 3、详细配置以提供的具体图纸为准
