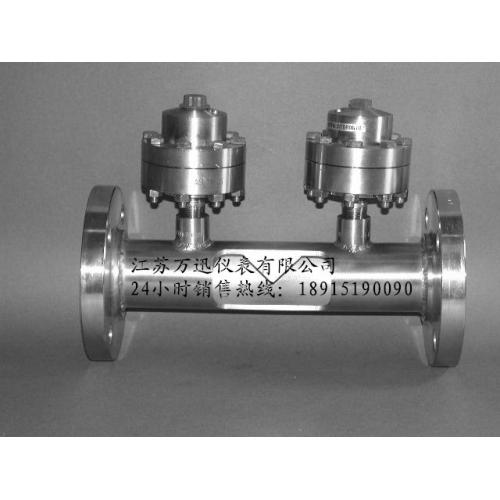

[新品] 高精度楔形流量计(WX88)

高精度楔形流量计专业生产厂家，楔式流量计选型 ，  一、楔形流量计产品特点： 1、楔形流量计测量高粘度油类、沥青、固定颗粒、石蜡油、易结晶萘油等易堵易卡介质的流量测量难题。 2、流量范围度宽、精度高、稳定性好，液体流量测量精度可达0.2级，气体测量精度0.5级。 3、楔形流量计结构简单、永久压损比孔板小、耐磨损、使用寿命长。 4、一体化智能型由偰形流量计的传感器、转接板和差压变送器于一体，现场安装无需安装导压管路，直接与管道进行螺纹或法兰连接。施工省时省力，维护方便。 5、防粘附测量管，具有自清洁能力，无滞流区。 二、产品说明： 楔形流量计是是我公司***新开发、生产的新型流量计，它可以在高粘度、低雷诺数、雷诺数、500即可使用的流体情况下进行高精度的流量测量，它的问世填补了长期以来国内流量测量领域尚无流量计能对流量变化范围度大的城市供热、城市供水、城市煤气和天然气准确计量的空白； 楔形流量计在流速较低、流量小、管径大的流量测量场合有无可比拟的优势和不可替代的作用。同时突破了炼焦、炼油、化工等企业中的焦油、沥青、残渣油、石蜡油、易结晶萘油等各种高粘度液体介质的流量测量难题。 三、产品原理： 偰形流量计传感器的检测件是楔形孔板，它是一个V字形楔块（又称楔形节流件），它的圆形顶角朝下，这样有利于含悬浮颗粒（粉尘、泥沙及其他固体颗粒）流体和高粘稠液体流过时在节流件上游侧不会产生滞流，也不会在节流体上、下游侧发生固体颗粒或粘稠物的积存，从而确保发楔形流量传感器长期运行的稳定性，这样高的长期运行精度在流量测量领域是迄今少见的。 四、选型原则： 1、偰形流量计安装方式选择：法兰安装、焊接安装、法兰对夹安装 注：如有特殊要求，可协商订货。 2、安装法兰类型选择：板式平焊、带颈平焊、带颈对焊。 3、法兰密封面型式选择： 3.1腐蚀性介质：选择凹凸面（MFM）密封法兰。 3.2易燃、易爆、极度危险场所以及一般场合：均可选择楔槽面（TG）密封法兰。 3.3高温、高压介质：选择环连面（RJ）或楔槽面（TG）密封法兰。 4、偰形流量计取压方式选择： 4.1强腐蚀性介质、含悬浮物、长纤维的脏污介质：选择平面法兰取压。 4.2易结晶、易粘附、易结块和高粘度等类型介质：选择凸面法兰取压。 4.3一般性介质：选择管接取压。 5、测量参数选择： 5.1测量介质为气体：选择温度压力流量参数测量，以便实现密度补偿。 5.2测量介质为饱和蒸汽：选择压力或温度流量参数测量，以便实现密度补偿。 5.3测量介质为过热蒸汽：选择温度压力流量参数测量，以便实现密度补偿。 5.4测量介质为液体、温度变化大于10度时：选择温度流量参数测量，以便实现密度补偿。 6、偰形流量计防粘附测量管选择： 我公司的专利技术：防粘附防腐蚀流量传感器测量管技术。它在测量管内壁设置有防粘附、防腐蚀保护层，能消除脏物在测量管内壁的粘附、堆积与管壁腐蚀，使管壁粗糙度、节流直径比与流出系数等保持长期恒定，以确保流量计长期运行时的测量精度高、误差小。 五、技术参数： 1、偰形流量计精度:0.5级，如需0.2级，0.3级，0.4级精度协商定货。 2、 工作压力范围:－0.1～42MPa。（超过量程范围，可协商定货） 3、 工作温度范围:－160～700℃。 4、长期运行稳定性:0.1%F.S。 5、偰形流量计管道尺寸:10～2500mm。（超过此规格尺寸，可协商定货） 6、直管段长度：上游侧直管段≥5D，下游侧直管段≥2D。 7、 ***低流速:0.01m/s。 8、 流量范围度:同一差压值时，一般为1:25，当改变差压变送器差压后，可达1:100以上。 9、 雷诺数系数使用范围:下限300，上限≤1×107。 10、 测量液体粘度上限:500mPa·S。 11、偰形流量计使用寿命:可长达十年以上。 六、楔形流量计安装注意事项：
    1、楔形流量计传感器附有前后测量管，可在水平或垂直安装及使用。当传感器在垂直管道上安装时，流体应自上而下流动。测量液体时应注意使差压变送器能翻遍地排除气泡，以免引起仪表零点漂移；
    2、传感器上下游侧应配置直管段，管道内壁应光滑、清洁、无附着物，只管段长度如表
    3、水平安装时，楔式差压元件应与管道中心线成90度。对于垂直安装，由于取压点之间轻微的静压影响必须注意差压变送器调零。 七 定货须知： 定货时，用户须向厂方提供楔形流量计产品订货的信息，所提供的参数或信息要尽量准确，以便我们正确选型从而保证产品的质量及正常使用。 1、需提供产品的口径、介质、压力、流量、安装方式等一般参数。 2、殊介质 应指出介质的易燃性、易爆性、毒性及结晶性等。 3、偰形流量计附加要求：如信号输出方式、是否温压补偿、是否防爆等。 4、有特殊要求应在安排生产前提前通知厂方进行参数修改。
