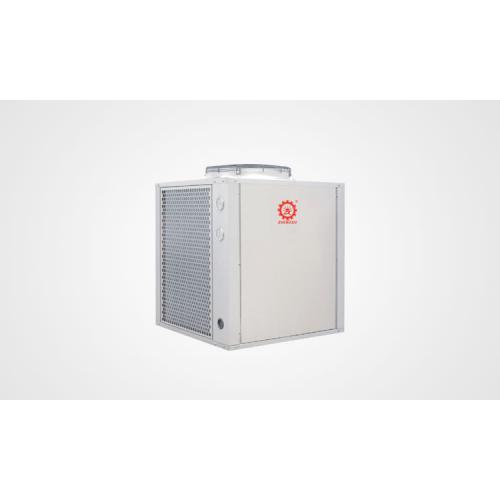

空气能热水器(ZWH-KFX(Y)-BT52 Ⅱ)_东莞市正旭新能源设备科技有限公司

循环式热泵机组产品特点——

循环加热，定时供水，可充分利用峰谷电价，一省再省！

循环式热泵机组适用范围——

工厂员工宿舍、学校学生宿舍、医院病房用热水等

循环式热泵机组可选外壳——

钣金外壳 / 不锈钢外壳

机组型号	ZWH-KFX(Y)-BT024I	ZWH-KFX(Y)-BT032 I	ZWH-KFX(Y)-BT52 Ⅱ	ZWH-KFX(Y)-BT110 Ⅱ	ZWH-KFX(Y)-BT130 Ⅱ	ZWH-KFX(Y)-BT250 Ⅱ
额定制热水量（L/H）	180L/H	250L/H	400L/H	801L/H	980L/H	2050L/H
额定制热量（KW）	7.9KW	11KW	18.9KW	37.3KW	46KW	96KW
额定功率（KW）	1.9KW	2.6KW	4.5KW	9KW	11KW	23KW
额定电流（A）	8A	11.8A	8.4A	17A	20A	43A
***大功率（KW）	2.6KW	4.2KW	6.5KW	13KW	16KW	29KW
***大电流（A）	12A	19A	12A	25A	28A	55A
额定水温（℃）	55℃	55℃	55℃	55℃	55℃	55℃
***高水温（℃）	65℃	65℃	65℃	65℃	65℃	65℃
电源（V/Hz）	220V/50Hz	220V/50Hz	380V-3N/50Hz	380V-3N/50Hz	380V-3N/50Hz	380V-3N/50Hz
防护电等级	I类	I类	I类	I类	I类	I类
防护等级	IPX4	IPX4	IPX4	IPX4	IPX4	IPX4
排气侧***大工作压力（Mpa）	2.8Mpa	3.0Mpa	3.0Mpa	3.0Mpa	3.0Mpa	3.0Mpa
吸气侧***小工作压力（Mpa）	0.05Mpa	0.05Mpa	0.05Mpa	0.05Mpa	0.05Mpa	0.05Mpa
主机质量（KG）	60kg	135kg	180kg	350kg	450kg	900kg
外形尺寸（mm）	500mm	685mm	850mm	1225mm	1210mm	2420mm
	500mm	670mm	820mm	900mm	1080mm	1080mm
	650mm	860mm	1035mm	1140mm	2000mm	2000mm
主机接管尺寸	DN20	DN25	DN25	DN40	DN40	DN75
外部水管连接尺寸	DN25	DN32	DN32	DN50	DN50	DN90
机组额定循环水量（立方）	2-3	3-4	4-5	8-10	8-10	22-25
机组水泵额定扬程（米）	6	6	8	10	12	15
接地要求（Ω）	≤10Ω	≤10Ω	≤10Ω	≤10Ω	≤10Ω	≤10Ω
环境温度(℃)	-5~40℃	-5~40℃	-5~40℃	-5~40℃	-5~40℃	-5~40℃
噪音dB(A)	52dB(A)	54dB(A)	56dB(A)	60dB(A)	60dB(A)	75dB(A)

ZWH为公司产品代号，K表示空气源热泵， F表示不带水箱，X表示循环加热式，Y表示一次加热式，BT表示商用机组，024表示机组匹数，I表示单相电源，Ⅱ表示三相电源。

1、本循环式热泵机组技术参数是在工况：室外干球温度20℃，进水温度为15℃，出水温度为55℃时工况条件下测得。

2、本公司保留因提高产品性能而变更产品设计，恕不预先通知的权利。

3、实际使用商用热泵机组过程中，应考虑热泵机组安装后系统管路，水泵，阀门，污垢等损失6%左右的热量。

4、所购循环式热泵机组性能参数如与本表不符，以所购机组的铭牌为准。
