交流电流变送器(三隔离)(MCE-IJ03/MCE-IJ03A)

MCE-IJ03-*单相交流电流隔离变送器,采用的是电磁隔离原理，能够对单相的交流电流进行有效值采样，并隔离输出各种标准信号，其输入和输出之间实现电的隔离，输出信号与输入信号之间有完全的线性关系。可广泛应用于交流电流信号的实时检测/监控，通讯，电力，铁路，工业控制等领域。

MCE-IJ03A-*真有效值单相交流电流隔离变送器，真有效值测量，采用电磁隔离原理，经过真有效值（True-RMS）转换后，能够测量单相交流电流非正弦交变信号有效值，隔离并线性输出标准的电压或电流信号，该产品广泛应用于波形畸变非标准的正弦波现场信号的实时检测/监控。


产品特色：
精度高，温漂小；
产品的输入、输出、辅助电源间隔离耐压达2.5KV；
采用标准的导轨安装和螺钉安装，安装方便；

技术参数：
测试条件：辅助电源：+24VDC     室温：25℃。
*输入范围：0~30AAC（BSK外形）；0~300AAC（ESK外形）；（ES3外形）、0~25A AC（BS2外形）、0~5A AC（MS1外形）
*输出量：0~20mA；4~20mA；0~10V；0~5V；
*辅助电源：12VDC、15VDC、 24VDC、85~265VAC/DC；220VAC（可定做）
*精度等级：0.5级,0.2级；
*负载能力：负载≥2KΩ(电压输出) 负载≤250Ω(电流输出)；
*温漂：≤200ppm/℃；
*隔离耐压：≥2500 V DC；
*响应时间：≤200 mS ；
*额定功耗：1W；
*输出纹波：≤10mV
*频响范围：45~65Hz（***高到5K，需订货说明）
*浪涌冲击抗扰度：电源端口三级±2KV(L-N/2Ω/综合波)
                 模拟I/O口三级±2KV (L-N/40Ω/综合波)；
*脉冲群抗扰度：输入/电源端口±2KV    模拟I/O口±1KV；
*输入过载能力：被测电流标称值的20倍（***大500A）
              （施加一秒重复5次，间隔300S）；
*工作环境：温度:-10~60℃; 湿度: ≤95%(不结露)；

*储存条件：温度:-55~65℃； 湿度: ≤95%（不结露）

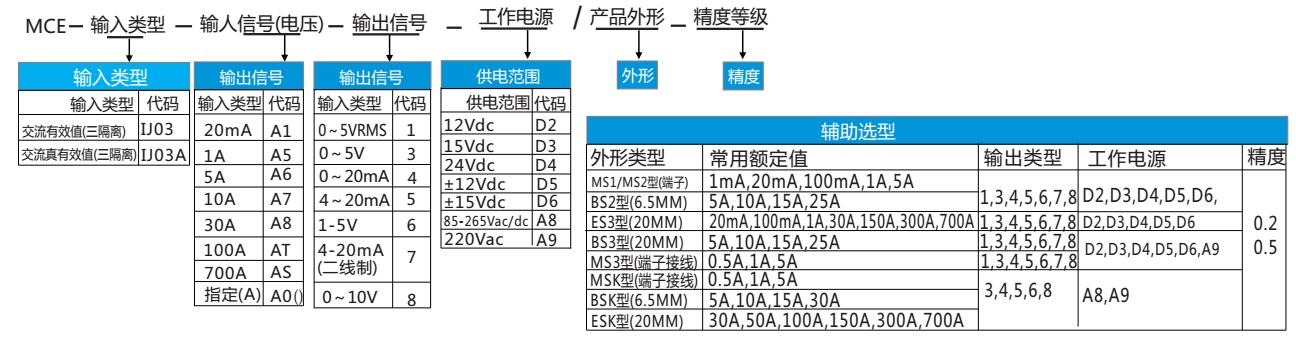

技术选型：

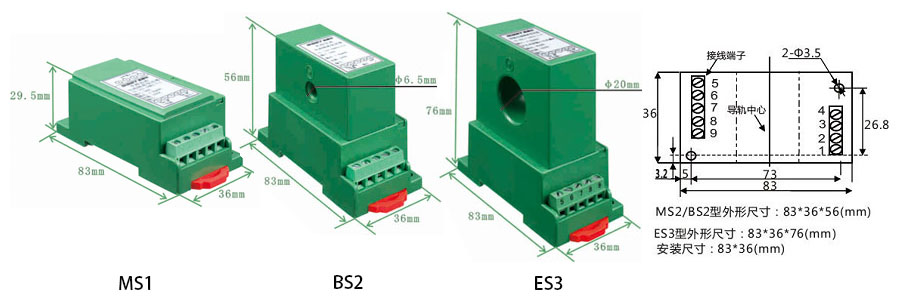

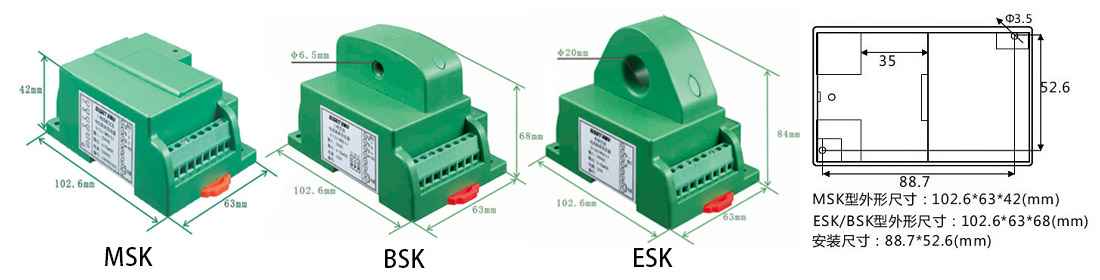

产品尺寸:
