交流微电流隔离变送器/传感器(漏电流)(MCE-IJW)

微浩MCE-IJW交流微电流隔离变送器/传感器产品是专门为监测电力系统中运行的氧化锌避雷器的泄漏电流而研制的变送器，能够将避雷器工作时微小的泄漏电流变换成标准信号输出。


 本产品通过实时对避雷器泄漏电流的检测，能够对避雷器的运行质量即时给出可靠准确的数据，对判断避雷器实时状态提供数据依据，对提高电力系统运行的可靠性，电网运行安全性和经济效益起着重要的作用，本产品也可广泛用于绝缘电流、微电流的检测；

产品特点：
1.适用性强：
检测范围为0.2-10mA，低端检测精度±0.03 mA，适用于各种氧化锌材料避雷器泄漏电流检测，可保证有效的判断避雷器状态。
2.安全性高：
本产品与避雷器本体完全隔离，电流取样由穿心式电流互感器通过避雷器底部下端接地线获取。我公司精心研制的穿心式无残压的雷击电流取样特种互感器，可采集微安级的小电流信号，提高了避雷器对过电压保护的精确性，也大大提高了本产品的可靠性和安全性。
3.稳定性高：
3.1产品采用优质的检测器件、多种屏蔽措施、特殊工艺，可有效的抑制电、磁场干扰，确保检测精度和稳定性；
3.2温度特性好：温度每变化1℃，输出漂移量小于300ppm；
3.3产品零点特性好，可以保证检测的精度；

产品应用：
将避雷器底部接地线穿过我们避雷器实时状态检测传感器的输入电流检测孔后，再连接至大地上

主要技术指标

*测试条件：辅助电源：+24V，室温：25℃，湿度：56%

*泄漏电流检测范围：0.2～10mA AC；

*检测准确度：±0.03 mA；

*额定输出：0～5VDC；0～20mADC；4～20mADC；

*输出纹波：≤10mV；

*响应时间：≤300mS ；

*辅助电源：+12VDC、+15VDC、+24VDC

*输出负载能力：负载≥2KΩ(电压Vz输出)

           负载≥5KΩ(电压Vd输出)

负载≤250Ω(电流 Iy、Iz输出)

*温漂：≤300ppm/℃；

****大功耗：1.1W；

*工作环境：温度:-20~60℃; 湿度: ≤85%(不结露)。

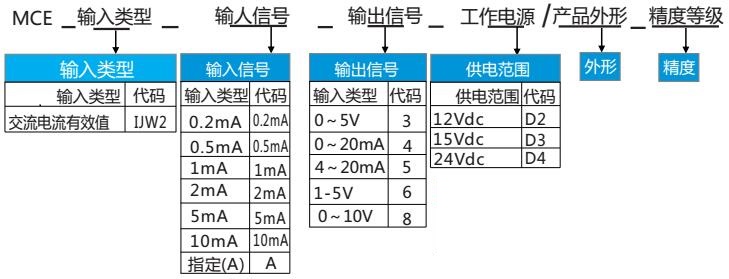

产品选型:

例如:MCE－IJW2-0.2MA-3-D4/ES3-0.5

注释:输入单路交流电流:0~0.2mA,输出:0~5V DC,辅助电源:24Vdc,孔径：ф20mm，等级指数:0.5级，E3型交流微电流隔离变送器.

注①…高可靠性变送器，电源与输入防雷击浪涌能力在4KV以上.

注②… 0-20mA/4-20mA输出类型时，负载电阻RL应≤250Ω，如250Ω＜RL≤500Ω时，请用户在订货时注明.

注③… 产品对辅助电源没有特殊要求，可以使用普通的7800系列三端稳压器自制，多只变送器可以共用一组电源,

          如购买市售稳压电源时，要求该电源的隔离电压≥2000VAC,直流输出纹波＜10mV
