直流电流变送器(MCE-IZ01/IZ04)_深圳市微浩科技有限公司

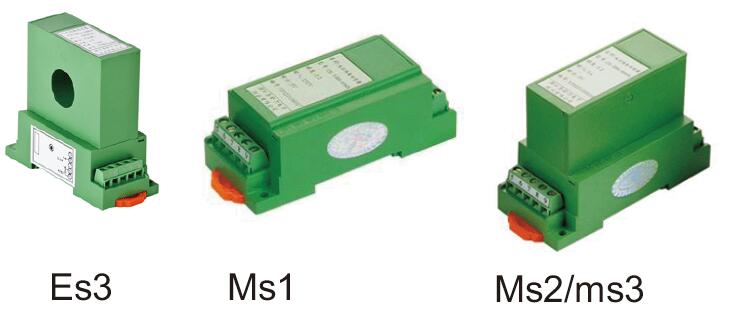

测量0-400Adc直流电流信号并转换为4-20mA/0-10V等标准信号输出，是运用调制隔离、光电隔离、霍尔等多种原理设计，采用输出与输入隔离（二隔离）或者输入、输出、电源均相互隔离（三隔离）方式制作，具有导轨、螺钉三种安装方式，主要用于各种直流系统中的直流电流（含双向直流和脉动直流）信号实时监测和监控

产品简介：

1.检测范围宽：1mA~5A；20mA-400A 2.抗干扰能力强：可提供输出/电源端抗浪涌电压达2kV以上的产品 3.高性能：小信号输入时产品的***高精度能达到0.2级且输出稳定 4.可靠性高：隔离耐压≥2500VDC； 5.多种输入检测方式，多种输出信号形式、方便用户选择使用 6.可根据用户特殊情况量身定制特殊产品。技术参数： ●输入信号：1mA~5A/20mA~400A ●输出信号：4～20mA；0~10mA;0~10V等可选 ●输出纹波：10mV(0.2级)，15mV(0.5级),35mV(1.0级) ●供电电压范围：+12V或+15V或+24V或AC220V ●静态功耗:电压和4输出时200mW(IZ02),400mW(IZ01); 250mW(CE-IZ06),350mW(CE-IZ04) 5输出时300mW(IZ02),500mW(IZ01) 350mW(IZ06),550mW(IZ04) ●负载能力:负载≥2KΩ(电压输出)/负载≤250Ω(电流输出) ●隔离原理：光耦三隔离/调制两隔离/霍尔两隔离 ●标准精度：0.2/0.5/1.0级 ●温漂特性：≤200ppm/℃(0.2级),≤500ppm/℃(0.5级)≤600ppm/℃(1.0级) ●响应时间：≤300mS(IZ01，IZ02) 响应时间***小为15mS ≤300mS(IZ04)，≤100mS(IZ06) ●隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz ●工作环境温度:-10~60℃；湿度:≤95%(不结露)

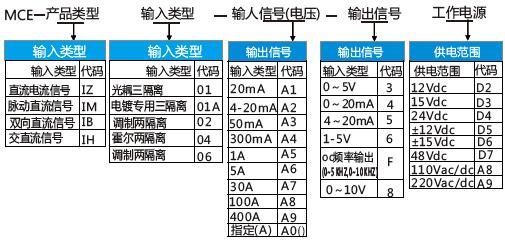

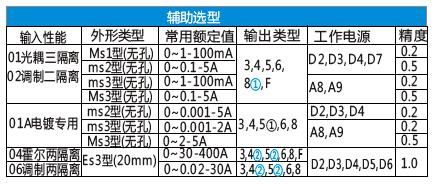

产品选型：

例如:MCE-Iz01-A1-3-D2/ms2-0.2 注释:输入单路直流电流:0~20mA,输出:0~5V,辅助电源:+12V,MS2外型（端子输入），等级指数:0.2级注①②…选用该输出类型时，负载电阻RL应≤250Ω，如250Ω＜RL≤500Ω时，请用户在订货时注明注③…对于S1外型，不提供110V、220V辅助电源产品。
