【1W型】产品简介：

1W型单级旋涡泵是供吸送清水和物理化学性质类似于水的液体之用,使用液温不得超过60℃,常用于锅炉给水的配套,在造船、轻纺、化工、冶金、机械制造、水产养殖、固定消防防稳压、热效换机组、农业远程喷灌等部门有广泛的应用。

【1W型】型号意义：

【1W型】使用范围：

1W型单级旋涡泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送，选用此泵则更为理想。　　
　　因此，它是有广泛用途，我们真诚地向用户推荐这种新产品.

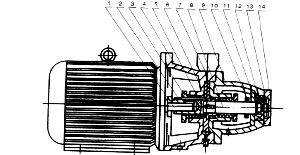

【1W型】结构图：

1	电机轴	8	泵轴
2	键	9	泵架
3	填料压盖	10	挡水圈
4	泵体	11	轴承盖乙
5	填料	12	轴承
6	键	13	螺母
7	叶轮	14	轴承盖甲

泵体4与电机法兰连接，泵轴8装在电机轴头上是动配合，键2在键槽内可自由滑动。
叶轮7与泵轴8也是动配合，运转时能自动调整叶轮二面的间隙。泵装好后旋转泵轴转动应轻松，不可有轻重现象，叶轮在泵内转动应无摩擦噪音。叶轮与泵体泵盖之间的间隙应在0.10~0.20毫米范围内，并可用纸垫调整。

【1W型】性能曲线图：

【1W型】安装尺寸图：

【1W型】使用注意事项：

（一）1W2.4-10.5单级旋涡泵：
1、泵与二级50周波电机直联。
2、泵在***次启动前，需向进口管路及泵内注满液体。
3、启动前必须把出口阀门打开，以减轻电机起动负荷。
4、输送液体内切不可混有颗粒杂质等物，以防进入泵内打坏叶轮。
5、填料室处应保持有正常漏水。
6、本厂生产的1W2.4-10.5旋涡泵有垫料密封和机械密封二种供用户选择。
