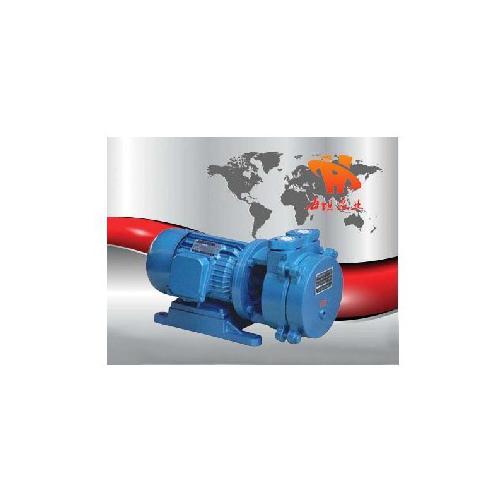

直联水环式真空泵(SK型)

【SK型】产品简介：

　　SK型直联水环式真空泵SK-0.4、SK-0.8 、SK-1.0 、SK-1.5B型水环泵是用来抽吸空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，以便在密闭容器中形成真空。吸入气体中允许含有少量液体。
　　SK型直联水环式真空泵广泛用于机械、石油、化工、制药、食品、陶瓷印染、冶金等行业，还特别适合作大型水泵引水用。由于在工作过程中，气体的压缩是等温的，在抽吸具有腐蚀性、易燃、易爆的气体时，不易发生危险，所以其应用更加广泛。

 【SK型】型号意义：

 【SK型】结构说明：

泵的结构如图二所示：主要是由泵盖、叶轮、泵体组成，泵体上部有进排气口法兰，轴偏心装在泵体内，叶轮用平键固定于轴上，叶轮与泵盖及圆盘间的间隙，用泵体和圆盘之间间的垫子来调整，此间隙决定气体在泵内由进气口至排气口流动中损失的大小。
填料装在泵体内，密封水经泵体上的针孔流入填料中，叶轮形成水环所需的补充水经由泵体上的弯头供给，它可与自来水或汽水分离器联在一起，供给循环水。
在圆盘上排气孔下面有几行圆孔，用橡皮球阀关闭，这些孔的作用是当叶片间气体压力达到排气力时，在排气口之前就将气体自动放出，因此减少因气体压力过大而消耗功率。

【SK型】工作原理：

    如图（一）所示，叶轮偏心地安装在泵体内，泵起动时，向泵内注入一定高度的水，当叶轮旋转时，水受离心力的作用而在泵体内壁形成一旋转水环，水环下部内表面与轮毂相切，沿箭头方向旋转时，在前半转过程中，水环内表面逐渐与轮毂脱离，因此在叶片间形成空间并逐渐扩大，内部压力低于入口处压力，此时吸入气体。在后半转过程中，水环内表面逐渐与轮毂靠近，叶片间的空间容积缩小，气体压力高于大气压时被排出。如此叶轮反复工作，泵就连续不断地抽吸气体。
    由于在工作过程中，水会随工作时间的延续而发热，同时部分水会与气体一起被排出，因此，工作过程中须不断地向泵内供给冷水，以冷却和补充泵内消耗的水。
