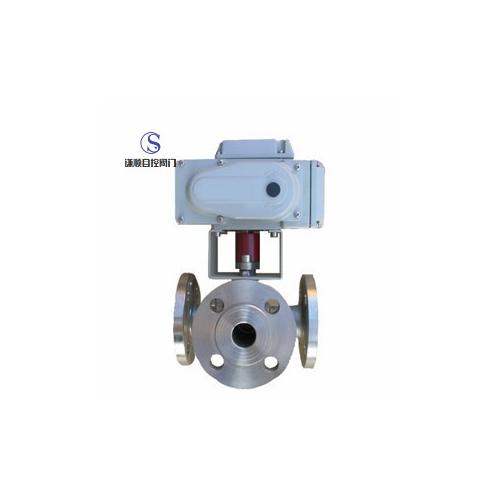

Q944/Q945F电动法兰三通球阀详细资料

电动法兰三通球阀采用JW系列回转式角行程电动执行机构，以AC220V、AC380V或DC24V电源电压作动力，接受工业自动化仪表控制系统输入的(4-20mA、或1-5VDC)电流信号或电压信号，即可控制运转，实现对工艺介质的比例调节或二位切换控制。三通球阀是综合国内外先进技术而开发的新型三通切换型调节阀。标准球芯有L型三通双口孔种，改变球芯与管道的相对角度，可以对三支管道流体实现不同的组合控制；T型孔道可起配比作用，适用于液休、气体、蒸汽等介质的配比调节与控制。

Q944/Q945F电动法兰三通球阀简述

1．电动三通球阀有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。三通球阀流通能力大，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。也适用于密封要求较严格的场合。
2．两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好，它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭(如流向图A)
3．四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道，使另外两个通道连通，灵活控制管路是介质的合流或分流(如流向图B)。
4．T型阀芯孔道可使三条正交的管道互相连通或切换，起分流或合流作用；L型孔道连接相互正交的两管道。使另一条孔道切断，起改变介质流向作用。
5．三通球阀的主要产品系列：如流向图所示选择工况；A图L型、B图T型(1-4)

Q944/Q945F电动法兰三通球阀性能规范

公称通径DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200
流量系系数KV		17	33	62	95	146	232	350	439	810	1205	1912
公称压力PN(MPa)		1.6、2.5、4.0、6.4
球芯转角		0~90°
球芯型式		L型或T型
流量特性		快开式或比例调节式
连接形式		法兰式、管螺纹式(G")
电动执行机构	型号	JM系列
	电源电压	AC220V、AC380V、DC24V
	作用形式	开关型/调节型(隔爆型)
调节型	信号范围	0～10mA、4～10mA 、1-5VDC
开关型	电信号	AC220V、AC380V、DC24V；反馈信号：有源触点信号或无源触信号

Q944/Q945F电动法兰三通球阀连接尺寸和外形 PN1.6MPa

型号	公称通径 DN(mm)	尺寸(mm)
型号	公称通径 DN(mm)	L	L2	D	D1	D2	b	f	Z-d	H	W
Q44F-16C 　　　(P) 　　　(R)	15	150	72	95	65	45	14	2	4-14	95	130
	20	160	80	105	75	55	14	2	4-14	110	130
	25	180	90	115	85	65	14	2	4-18	120	140
	32	200	100	135	100	78	16	2	4-18	144	180
	40	220	110	145	110	85	16	3	4-18	152	220
	50	240	120	160	125	100	16	3	4-23	182	220
	65	260	130	180	145	120	16	3	4-18	193	240
	80	280	140	195	160	135	20	3	8-18	217	270
	100	320	160	215	180	155	20	3	8-18	245	350
	125	380	190	245	210	185	22	3	8-18	282	500
	150	440	220	280	240	210	24	3	8-23	319	600
	200	550	260	335	295	265	26	3	12-23	380	1000
	250	670	310	405	355	320	30	3	12-25	460	1400
	300	720	370	460	410	375	30	3	12-25	520	1800
