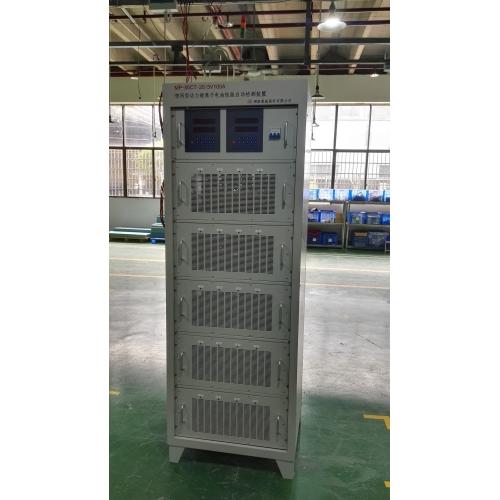

动力锂电池性能检测设备

动力锂电池性能检测设备
供应商参考报价:面议
  供应商信息
· 广州市晨威电子科技有限公司 [上海市] 加为商业伙伴
  发送站内消息
联系人:
所在城市: 上海市 上海
联系我们 更多产品 进入商铺

详细信息

设备型号名称

MP-80-16 馈网型动力锂离子电池性能自动检测装置

测量通道数

每台16个测试通道,每个通道点可独立编程检测控制。

恒流恒压源配置

反馈电网方式恒流恒压源。(采用双向AC-DCDC-DC反馈电网型模块)

设备的基本构成

本设备主要由计算机系统和控制软件、通讯接口及电池检测柜构成。电池检测柜由包括夹具及放置夹具的板体、充电恒流恒压源、放电恒流源、寄存控制电路、电流采样电路、电压采样电路、主控制CPU、数据存储器、单片机程序和控制面板、抽风系统、反馈电网模块等系统组成。

数据展现方式

综合数据

设定工作信息、工位号、循环序号、测试工步号、终止状态、开路电压、平均电压、终止电压、时间、容量、电量、终止电流、恒流充电容量、恒压充电容量、恒流比、恒压比、放电效率、损失比、累计放电容量、曲线特征数据点的容量时间电压值等等。

分类数据

可对对应循环或测试工步的开路电压、平均电压、终止电压、终止电流、容量、电量、终止条件等等数据进行独立分类显示。

数据导出

数据可以发送到EXCEL、ACCESS、WORD文件中去,及倒出到数据库系统。

曲线及数据

全部显示方式

可同时显示所有测试步骤的时间电压电流曲线,同时可选择曲线的实时数据是否同时显示。

独立步骤显示

可根据用户自行设定选择所需要工步曲线,和对应的曲线实时数据。

统计报表

统计数据

输入所需统计区间,可对数据进行等级统计,合格数量、合格率、***大值、***小值、平均值等等都可自动统计出来。

分布图

以图形方式显示统计各个容量区间的图形。

打印输出

具备曲线数据打印预览、输出功能。

可编程工作模式及变量控制调节

恒流充电

电压截止、时间截止、-△V终止值

恒流恒压充电

电流截止、时间截止

搁置

时间截止

恒流放电

电压截止、时间截止

恒功率放电

时间截止、电流截止、电压截止

循环

可设定的终止循环次数



分选方式

(直接在设备上分选)

1、按容量分选

2、按时间分选

3、按开路电压分选

4、按均压分选

5、按电压变化值分选

6、按曲线拟合分选(特征电压曲线点)

以上分选方式的单项或多项组合可根据用户选择





产生分容统计表

分选时发光管点灯指示

分容结果排序、分组、导出







分选方式

(采用条形码信息数据库管理系统分选)

自放电率K1、K2、

OCV1/OCR1测试时间、电压、电池内阻;

OCV2/OCR2测试时间、电压、电池内阻;

OCV3/OCR3测试时间、电压、电池内阻;

OCV4/OCR4测试时间、电压、电池内阻;

定点平台1时对应的容量、时间;

定点平台2时对应的容量、时间;

定点平台3时对应的容量、时间;

定点平台4时对应的容量、时间;

定点平台5时对应的容量、时间;

电池化成电压;

电池化成容量;

电池化成时长;

放电电流;

放电开路电压;

放电平均电压;

放电容量;

放电时长;

放电损失比;

放电效率;

放电终止电压;

分容时的电压变化;

中值电压;

合计共有37个项目提供选择,用户可根据实际情况选择参与的条件来进行分选配对。

主要技术指标

1、每台8个测试通道点,每个通道点可独立编程检测控制;

2、电压测量范围:0~5V,分辨率1mV

3、电压测量准确度:±0.1 %FS;

4、恒压电压设定范围:DC 2~4.5V

5、恒压设定准确度:±0.1 %FS;

6、电池电压充电电压范围:DC 0~5.0V

7、电池电压放电电压范围:DC 5.0~2.0V

8、恒流电流范围:0.2200A,分辨率1mA

9、电流设定准确度:±0.1 %FS;

10、电流测量准确度:±0.1 %FS;

11、时间范围:1~65535分钟/工步;时间精度:±0.1%

12可编程工步:1~64个工步

13可设定循环次数:1~10000次;



测试夹具结构

设备门板上配置外接接线端子,配置1.5m测试线,测试线与电池连接端采用OT铜环端子方式提供。

硬件控制技术

采用国际先进的IGBT控制技术,能够实现能量高品质双向流动,具有控制精度高,响应及转换时间快、纹波小、放电能量高品质回馈电网等特点,可满足高标准测试需求。

电能质量

PF≥95%,THDI≤5%

高品质能量回馈:放电能量高品质回馈电网,高效节能,对电网无污染;效率高,不会造成测试环境温度升高,节省其他附属设备的投入。

充电效率

≥70%

放电回收效率

≥70%

电流响应时间

电流在200A时硬件响应时间:≤30ms

掉电保护续接功能

具备智能的掉电保护措施,在电池测试过程中,任何时候出现供电系统停电或掉电(CPU存储控制系统内部具备电源支持),本测试系统均能保证不丢失数据,重新上电后,测试系统具备自恢复功能,能从上次掉电的地方无缝接续,继续测试过程;

安全保护功能

过压保护、欠压保护、过流保护、欠流保护、过容量保护、反接保护、雷电保护。

设备通讯方式

终端计算机控制设备采用RS-485,波特率57600Bit

条形码信息管理系统兼容

本设备控制系统,可通过网络,与晨威品牌MP-BarCodeMIS 电池条形码信息管理系统兼容。电池上了检测台测试后,能够通过对电池的一维条形码或二维条形扫描,实现单体电号,对应电源机柜号、通道号,化成与容量检测的数据输入与输出查询(如日期、容量等)。帮助建立起电池的数据管理系统。系统预留相关工序(如搅拌、涂布、注液、内阻测量等)的条码或数据输入与输出接口,可对相关工序进行数据查询及数据管理。

(设备本身只提供软件部分,硬件部分如:服务器、计算机、网络系统、条码打印机或喷码机、扫描***等由用户视实际需要确定数量。)

散热方式

风冷,采用低噪音风机排风散热。

工作电源

AC380V±150%,50Hz,三相五线制 A/B/C/N/PE,***大功耗≤18KW。

工作环境

环境温度-10~40℃、相对湿度≤90%RH

机箱外形尺寸

主机:约1530mm(宽)×600mm(深)×1800mm(高)

计算机和打印机系统主要配置

(用户自配)

计算机系统***低配置:PII/300 以上CPU,128MB 以上内存,10GB 以上硬盘空间,EGA/VGA 彩显,CD-ROM 一个,鼠标一个,MicrosoftTM Win2000、WinXP 操作系统,一个可用的RS32 串行通讯口,Windows支持的打印机;

(注:计算机和打印机系统由用户自配,并视实际需要确定系统的数量
