一、不锈钢蒸汽疏水自动加压器概述：

蒸汽动力型疏水加压器（疏水自动泵）是一种新型蒸汽动力凝结水输送装置，结构简单，不用电机作动力，自动启停，运行可靠，使用维修方便。与常规以水泵为动力的凝结水回收装置相比运行费用低，具有较好的节能效果，值得推广。
二、不锈钢蒸汽疏水自动加压器性能及特点：
1、蒸汽动力型疏水加压器以蒸汽为动力，无泵无电机，自动运行，只需按下电源开关即可，无需人员看守。
2、蒸汽动力型疏水加压器可在多种条件下把0℃~170℃的凝结水加压送回锅炉房或再利用，大幅度提高回水率和充分利用二次蒸汽。
3、蒸汽动力型疏水加压器排出的凝结水为压力满流，无二次蒸汽。凝水管管径比汽水混合状流动的余压水管管径小50%，节约管材，减少管道的大气腐蚀。
4、蒸汽动力型疏水加压器体积小，重量轻，可分散或集中设置于墙边、地坑中，土建工程量小，构造简单，安装便易。
5、蒸汽动力型疏水加压器运行中无噪声，无振动、性能稳定可靠，维护量小。
三、不锈钢蒸汽疏水自动加压器结构及工作原理：

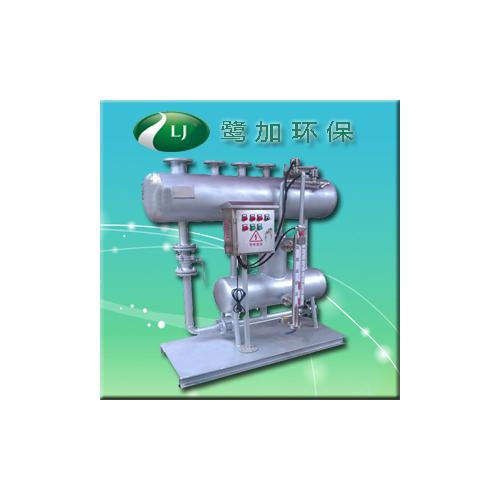

蒸汽动力型疏水加压器由水室、加压室、控制管及控制系统组成。
●水室：用于汽水分离和储存一部分凝结水，并将凝结水输送加压室。
●加压室：当加压室装满凝结水时，在蒸汽或压缩空气作用下将其加压输出。
●控制管：侧装液位控制显示器。当液位达到控制器高点时，进气口打开，随后排气口关闭，加压气体进入加压室，凝结水通过止回阀受压排出；当液位达到控制器低点时，进气口关闭，随后排气口打开，加压气体被隔断，同时加压室内余气排出，凝结水受重力作用，从水室通过止回阀进入加压室。
●控制系统：自动控制、自动运行、无人值守。

四、不锈钢蒸汽疏水自动加压器基本参数：

基本参数		单位	SZP－1	SZP－2	SZP－4	SZP－6	SZP－8	SZP－10	SZP－15
额定排水量		M³/h	1	2	4	6	8	10	15
额定加压汽（气）体压力高于排水扬程		MPa （Kgf/cm²）	0.098 （1.0）
***小加压汽（气）体压力高于排水扬程		MPa （Kgf/cm²）	0.049 （0.5）
***大加压汽（气）体压力		MPa （Kgf/cm²）	0.98 （10）
水箱工作压力		MPa （Kgf/cm²）	0.098 （1.0）
加压室、控制室工作压力		MPa （Kgf/cm²）	0.98 （10）
***高排水扬程		MPa (m水柱)	0.39 ( 40 )
被加压液体温度		℃	0～170
加压每立方米水耗蒸汽量		Kg	( ～4 )
外形尺寸	长	mm	900	900	1500	1500	1500	1800	2400
	宽	mm	850	850	900	1000	1000	1100	1100
	高	mm	1135	1135	1500	1570	1570	1570	1650
净重		Kg	280	320	380	400	650	700	1200

注：以上数据仅供参考，具体与实际为准。
