中性点击穿保险器(F-MS25-PVT/FM)

中性点击穿保险器

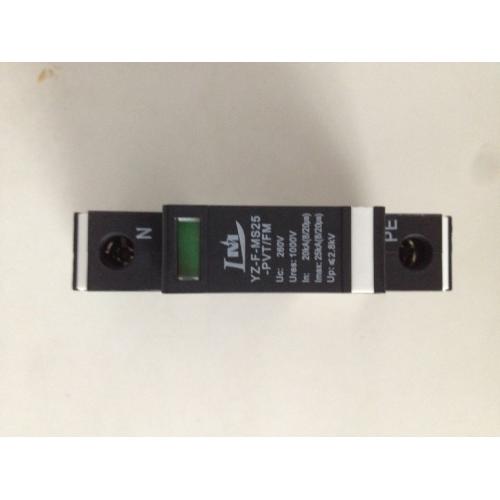

 F-MS25-PVT/FM 系列击穿保险器说明书 1、应用 YZ-F-MS25-PVT/FM 击穿保险器主要用于电压互感器的二次侧（低压侧）过电压保护，以防止高电压串入二次回路造成二次回路电压升高危害人身及二次设备安全；也可用于变压器的低压侧，以防止高压线圈和低压线圈间发生击穿时低压侧电压升高。执行标准 IEC61643、GB18802.1。 2、型号及其代表意义 YZ-F-MS25 - PVT/FM YZ-F-MS：击穿保险器 25：大发电电流25KA PVT：电压互感器、变压器用 FM：故障信号输出 3、 结构性能 YZ-F-MS25-PVT/FM 击穿保险器内置了独特的双脱扣保护装置，具有热和过载双重保护，确保主元件损坏时，装置整体呈现开路状态，从而杜绝元件损坏造成电压互感器二次中性点多点接地以及其导致的继电保护不正确的动作。 YZ-F-MS25-PVT/FM击穿保险器具备损坏告警及与主回路电气隔离的遥信辅助触点输出功能，可方便运行人员日常巡视或者接入远程监视系统，避免运行中对该类元件的监视死角，有效提高系统继电保护的可靠性。 YZ-F-MS25-PVT/FM击穿保险器采用模块式可插拔结构。产品由插拔模块，安装底座构成。

   采用标准的 35mm 安装卡轨，现场安装、检修、维护更换十分方便。 4、性能及参数型号 YZ-F-MS25-PVT/FM 交流大持续工作电压 Uc 500 V 工频放电电压 Us 1000~1500 V 标称放电电流（8/20us）In 20 kA 大放电电流（8/20us）Imax 25 kA 电压保护水平 Up 2.8 kV 响应时间 tA 100 ns 工作温度范围 -40℃~+80℃ 工作/故障状态 透明/红阻燃等级 V0 接线端子小接线能力 4mm2单股线/软线接线端子大接线能力 25mm2单股线/软线安装方式 35mm安装轨外壳材料 PA66 防护等级 IP20 遥信触点类型 浮动切换触点遥信触点交流切换能力 250V/0.5A 遥信触点直流切换能力 250V/0.1A；125V/0.2A 遥信终端接线能力 大1.5mm2单股线/软线 5、安装、使用与维护产品应固定安装于35mm导轨上。产品一端接被保护设备线路中，如互感器的中性点上、或不接地的变压器相线上，另一端接地（PE），接地电阻不应超过10Ω。遥信终端11、12为常开，11、14为常闭，根据需要接相应的报警装置。产品投入运行前应作预防性试验，试验项目如下： a)工频放电电压试验 高压侧的电流限止在0.1A以下，其放电电压值用精度不低于1.0级的仪表测量，其三次读数的算术平均值应符合上表中规定。 b)绝缘电阻试验 用直流1000V摇表测量（均匀转速为120r/min），不应击穿（绝缘电阻不低于100MΩ）；用直流2500V摇表测量（均匀转速为120r/min），应可靠击穿（绝缘电阻不大于10MΩ）。 注：绝缘电阻试验不建议用电子式兆欧表测量。 当窗口为红色，即产品处于故障状态，应立即更换。 6、运输、储存产品包装件在装卸时应小心轻放，避免碰箱和冲击，在运输时严禁与酸碱等腐蚀性物品放在同一车厢内运输。产品应贮存在没有雨水侵入，空气流通和相对湿度不高于85%的仓库中。 7、售后服务在用户遵守运输、储存及运行条件下，产品从本公司发货日期起，在两年内因质量不良而发生损坏或不正常运行时，本公司无偿为用户修理或更换。

    电压互感器回路对于电力系统二次设备的正常运行及电网的安全稳定运行起着重要作用，因PT?、CVT二次中性点保护器导通导致CVT二次回路2点接地可能造成严重后果。因此，对此类事故应引起足够的警惕，尤其对于一些投运较早的老变电站，应加强相关的检查、改造，尤其是对PT?、CVT二次中性点保护器的检查、及时更换，在不可靠的前提下予以拆除，防患于未然。

PT?、CVT二次中性点按照《继电保护及电网安全自动装置检验条例》，一般CVT中性点1000V摇表测耐压，应不击穿；采用2500V摇表测试，应可靠击穿。在近端故障时，由于接地电流较大，流过地网产生的电压降造成CVT二次中性点击穿，从而使得CVT二次2点接地，且2接地点之间的电压差ΔU叠加到各相电压及开口三角电压上，由此造成电压相位错误，导致保护误判故障方向而产生不正确的动作行为。

击穿保险f-ms25-pvt/fm专用试验项目如下：  a)工频放电电压试验  高压侧的电流限止在0.1A以下，其放电电压值用精度不低于1.0级的仪表测量，其三次读数的算术平均值应符合上表中规定。  b)绝缘电阻试验  用直流1000V摇表测量（均匀转速为120r/min），不应击穿（绝缘电阻不低于100MΩ）；用直流2500V摇表测量（均匀转速为120r/min），应可靠击穿（绝缘电阻不大于10MΩ）。注：绝缘电阻试验不建议用电子式兆欧表测量。当窗口为红色，即产品处于故障状态，应立即更换。

技术特点:

新型电压互感器二次接地保护器(过电压保护插件)特点是：主元件采用***新密闭式空气间隙防雷技术；独特双脱扣自保护功能，大冲击下有效脱扣，保护主元件；元件损坏时可靠脱扣，呈现开路状态，杜绝两点接地；动作值离散性很小，固定在1400V±20%；放电快速，不超过20μs，绝缘水平恢复到击穿前90%小于500ms；额定***大放电电流20kV，残压值低；防手触拔插式设计，无法触碰到金属带电部分，底座固定接线，更换只需拔插操作，元件体积小，35mm标准导轨安装；掉牌及遥信输出告警，脱扣或损坏后可明显发现.

 参数

标称工作电压Un

 220/380VAC

持续工作电压Uc

 385VAC

标放电电流ln（8/20μS）

 20KA

 10KA

放电电流lmax（8/20μS）

 40KA

 20KA

保护水平Up（8/20μS，20KA）

 ≤1.5KV

 安装方式

 35mm导轨

外壳材料
