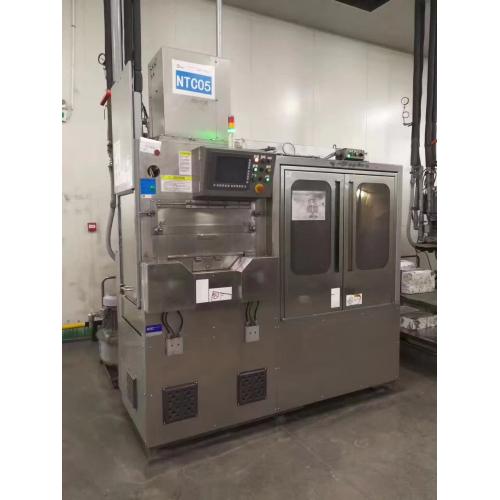

多线切割机

本装置是将钢丝线送线、收线通过电子控制方式，来实现高线速的线切割机。采用工件下降的构造的目的是提高切割精度和切割效率。切割后在自动拔线时，由于采用的是工件上升方式，所以可以很顺畅完成。
2.基本规格
(1)***大工件尺寸□156xL300×2根、□125xL300×2根
(2)钢丝线走向方式单、双方向走向
(3)钢丝线速度(MBX)1000m/min
(4)切割方式(进给)下切割方式
(5)切割送料速度(进给)0.1~2.5mm/min
(6)快进、快退速度(进给)50~500mm/min
(7)***大储线量Ф0.14mm x300km                *使用Ф0.16mmx300km用线轴.
(8)设备尺寸(宽×长×高)2650mm×2130mm×2610mm
(9)设备重量5500kg
(10)设备噪音80dB(B)以下
3.公用设施
(1)使用电源三相200V±10%、50Hz；   用户电源三相380V±10%、50Hz

4．主要单元

工装夹具  1.工件宽度x高度         □156mm、□125mm

          2.工件长度                300mm

          3.工件根数                2根

          4.夹紧方式                手动

           夹紧方式                自动（油压夹紧）

          5.油压泵                  14MPa、3.8L

主轴      1.主滚筒根数              2根

      2.主辊轴间距              600mm

      3.电机输出                52kW

      4.电机额定扭矩            300Nm

      5.轴冷却方式              水冷

      6.主滚筒沟宽              320mm

      7.主滚筒沟外径            Ф200～Ф190mm

8.***大绕线根数            MAX1050根（钢丝线张力在25N时）

                          （特别规格，主轴强化型）

线轴

1.***大钢丝贮线重量        300km

2.卷线间距                0.6mm

3.电机输出                22kW×2台

4.线轴设置                卧式

线轴导向排线机

1.行程                    260mm(Max270mm)

2.电机输出                0.13KW×2台

松紧轮装置

1.行程                    270mm

2.钢丝线张力              10～25～50N

3.电机输出                5.5kW×2台

导轮装置

1.导轮沟外径              Ф80mm

2.个数                    17个

供线单元

1.行程                    243mm （MAX247mm）

2.切削供线速度            0.1～2.5mm/min

3.快进速度                50～500mm/min

4.电机输出                1.8KW

切割砂供给装置

1.切割砂筒容量            175L

2.切割砂供给泵输出        3.7KW

3.搅拌机电机输出          0.4KW

      4.液位检测                浮动式(只下限液位)

热交换器

1.方式                     冷水流量控制方式，2通路

2.热交换量                 25kW (公称16.3kW)（21500kcal）

润滑

          1.润滑脂                   主轴、线轴轴、进给轴、进给螺钉

线轴排线导轨

设备铭牌

1.集中式                   英文

控制装置

1.控制盘                   嵌附主机型

2.操作面板                 彩色触摸面板 10.4″
