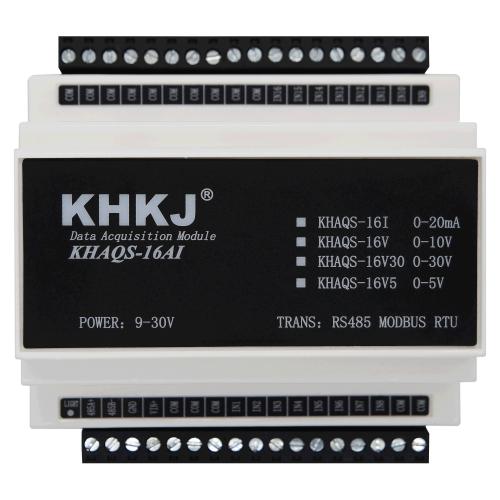

16路模拟量采集模块(KHAQ-IO-16路)

产品已通过欧洲CE认证，出口德国，质量过硬！

鲲航全系列采集模块特点：

①纯进口芯片、工业级别采集模块

②高精度AD芯片

③24小时稳定运行

1、概述

主要特性

1：隔离RS485 接口，Modbus 协议的电压、电流模拟量采集模块。可与PLC、组态软件、文本显示器等进行

组网，可广泛用于工业现场设备的信号控制。

2：宽工作电压：DC12V（8V-30V）。实测30V耗电9mA，24V耗电12mA，12V耗电22mA，8V耗电32mA。

3：工作温度：-35℃～+50℃。

4：片内参考电压VREF=0.256V

1）精度：0.256V± 0.05%

2）漂移：15 ppm/°C

低的参考电压意味着可以直接测量非常小的信号，比如：75mV直流分流器、电桥输出等。从而可以省去一个精密放大器。

5：多种数据格式输出：

1）32位标准的IEEE-754浮点数格式，数据无需任何转换，就是模拟量输入数值。

2）16位符号整型输出，数据单位为μA、mV。此功能可以与其它厂家的寄存器地址以及格式完全兼容。

3）32位采样器数字输出代码，用户可以通过每个LSB代表的当量计算输入。

6：采样位数为16位、18位、24位，分辨率高。

1） 单端输入类型模块采用高速16位AD采样器，数值范围-32768-32767。

2） 差分输入类型模块采用高速18位AD采样器，数值范围-131072 - 131071。

7：多种接入方式

1）单端输入

2）差分输入

8：电压型输入电阻100K-1M，电流型采样电阻3-12欧。

9：通道之间绝无互相干扰现象。即使输入信号超过量程很多倍，也绝无相互干扰现象。

10：在电流输入模式下，每个输入端口都有保护电路，即使输入端误接到电源甚至是负电压，都不会损坏。

12：安装方式：标准35mm导轨安装

我们提供设置软件，可以修改参数

数据寄存器信息表：
