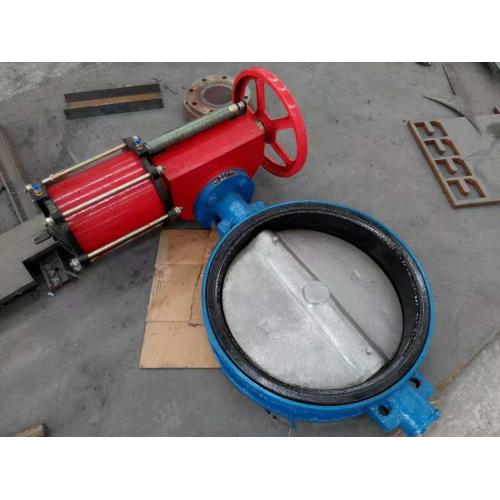

单杠气动头带手轮装置对夹软密封橡胶蝶阀

一、气动执行器 产品概述 气动执行器的执行机构和调节机构是统一的整体，其执行机构有薄膜式、活塞式、拨叉式和齿轮齿条式。活塞式行程长，适用于要求有较大推力的场合；而薄膜式行程较小，只能直接带动阀杆。拨叉式气动执行器具有扭矩大、空间小、扭矩曲线更符合阀门的扭矩曲线等特点，但是不很美观；常用在大扭矩的阀门上。齿轮齿条式气动执行机构有结构简单，动作平稳可靠，并且安全防爆等优点，在发电厂、化工，炼油等对安全要求较高的生产过程中有广泛的应用。 二、气动执行器 产品特点 1、接受连续的气信号，输出直线位移(加电/气转换装置后，也可以接受连续的电信号)，有的配上摇臂后，可输出角位移。 2、有正、反作用功能。 　　 3、移动速度大，但负载增加时速度会变慢。 　　 4、输出力与操作压力有关。 5、可靠性高，但气源中断后阀门不能保持(加保位阀后可以保持)。 　　 6、不便实现分段控制和程序控制。 　　 7、检修维护简单，对环境的适应性好。 　　 8、输出功率较大。 　　 9、具有防爆功能。 三、气动执行器 产品工作原理 当压缩空气从A管咀进入气动执行器时，气体推动双活塞向两端(缸盖端)直线运动，活塞上的齿条带动旋转轴上的齿轮逆时针方向转动90度，阀门即被打开。此时气动执行阀两端的气体随B管咀排出。反之，当压缩空气从B官咀进入气动执行器的两端时，气体推动双塞向中间直线运动，活塞上的齿条带动旋转轴上的齿轮顺时针方向转动90度，阀门即被关闭。此时气动执行器中间的气体随A管咀排出。以上为标准型的传动原理。根据用户需求，气动执行器可装置成与标准型相反的传动原理，即选准轴顺时针方向转动为开启阀门，逆时针方向转动为关闭阀门。单作用(弹簧复位型)气动执行器A管咀为进气口，B管咀为排气孔(B管咀应安装消声器)。A管咀进气为开启阀门，断气时靠弹簧力关闭阀门。
