灭火器灌装设备(122)

近些年来，虽然我国的经济建设得到了不断发展，但是火灾事故 却不断发生，给国家造成了吉大的损失，严重地威胁人民生命、财 产的安全，在火灾事故中有相当一部分火灾可以在失火之初，通过 及时正确地使用灭火器材制止火势的发展或消灭火灾。但是由于在 我国全民性消防技能培训中，受资金匮乏等因素的影响，几乎 只是采用图片或文字的培训形式，受训者很少有机会亲自动手实习 操作，因而在失火现场，时常发生由于不会正确使用灭火器材，而 丧失灭火的有效、宝贵的地一时间，终酿成火灾。多年来， 无论是消防训练，还是群众消防演练都是采用真正的灭火器， 灭火器的使用量很有限，主要是灭火器的价格较高，如一次使用8kg 干粉灭火器，每只出厂价为105元。如果每年培训100万/人次 (不到人口的千分之一)，至少需要消防训练专项资金1 05亿 元以上。在当前资金紧张的情况下，如何能尽快提高全民的消防技 能，确实是一件难于解决的问题。因此本人研制开发灭火器灌装机，具有价格低、实用高效，简便易行等优点，可以 在训练教学使用中反复向专用灭火器内充干粉充压，但市场上尚未有专用的充装设备。

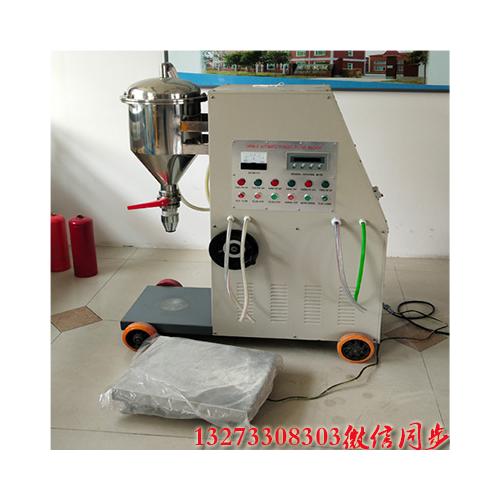

一、灭火器灌装机的详细介绍：

灭火器地面充填装置。该充填装置包括为灭火器提供氮气的氮气罐、为灭火器提供灭火剂的灭火剂罐，氮气罐阀门的输出端与灭火剂罐阀门的输入端连通，灭火剂罐阀门的输出端与灭火器阀门连通；填充装置还包括一个用于为灭火器补充氮气的补压阀，补压阀一端与氮气罐阀门的输出端连通，另一端与灭火器阀门连通。灭火器灌装机新型在使用时补压阀关闭、灭火剂罐打开，填充装置便可以实现对空置的灭火器进行填充灭火剂；而当灭火剂罐阀门关闭、补压阀打开，填充装置便可以实现对非空置的灭火器进行填充氮气。填充装置能够分别对空置或非空置的灭火器进行操作，使用方便性和工作效率得到有效提高。

灭火器灌装机充填装置，充填装置包括为灭火器提供氮气的氮气罐以及为灭火器提供灭火剂的灭火剂罐，氮气罐阀门的输出口与灭火剂罐的阀门入口连通，灭火剂罐的阀门出口与 灭火器阀门连通； 填充装置还包括一个用于为灭火器补充氮气的补压阀，补压阀一端与氮气罐阀门的输出口连通，另一端与灭火器阀门连通。 2 灭火器灌装机充填装置，填充装置还包括减压器， 减压器的输入端与氮气罐阀门的输出口连通， 减压器的输出端分别与补压阀、灭火剂罐的阀门入口连通。3 灭火器灌装机充填装置，填充装置还包括用于检测管路压力的压力表， 减压器的输出端连接有一个四通接头， 四通接头的四个端口分别连通减压器的输出端、补压阀、灭火剂罐的阀门入口以及压力表。4 灭火器灌装机充填装置，灭火剂罐的阀门入口通过一个单向阀与 四通接头的其中一个端口连通。5 填充装置还包括用于在填充结束后降低管路压力的泄压阀， 泄压阀的一端连通外界大气，另一端分别连通补压阀及灭火器阀门。

灭火器灌装机充填装置灭火器广泛用于适用于可燃固体、可燃气体、可燃液体的初起火灾、可用于烘房、变电设备、实验室、仓库、油漆库等场所。灭火器的种类很多，按所充装的灭火剂则又可分为：泡沫、干粉、卤代烷、二氧化碳、酸碱等。在现有技术中，对于空置的灭火器添补灭火剂，以及对非空置的灭火器添加氮气，这两个过程都是需要把灭火器卸下、运送到充填厂家、采用不同充填设备才可进行充填。这样的运送、充填过程造成方便性和效率都不高，此为现有技术的不足之处。灭火器灌装机在于为克服现有技术的不足，而提供一种灭火器灌装机充填装置，能够在灭火器存放位置对空置或非空置的灭火器直接进行充填操作，大大缩短了运送、充填周期，以提高使用方便性和工作效率。

二、灭火器灌装机新型采用以下技术方案：

灭火器灌装机充填装置，其包括为灭火器提供氮气的氮气罐以及为灭火器提供灭火剂的灭火剂罐，氮气罐的输出口与灭火剂罐的阀门入口连通，灭火剂罐的阀门出口与灭火器阀门连通；填充装置还包括一个用于为灭火器补充氮气的补压阀，补压阀一端与氮气罐的输出口连通，另一端与灭火器阀门连通。填充装置还包括减压器，减压器的输入端与氮气罐阀门的输出口连通，减压器的输出端分别与补压阀和灭火剂罐的阀门入口连通。

灭火器灌装机填充装置还包括用于检测管路压力的压力表，减压器的输出端连接有一个四通接头，四通接头的四个端口分别连通减压器的输出端、补压阀、灭火剂罐的阀门入口以及压力表。灭火剂罐的阀门入口通过一个单向阀与四通接头的其中一个端口连通。填充装置还包括用于在填充结束后降低管路压力的泄压阀，泄压阀的一端连通外界大气，另一端分别连通补压阀及灭火器阀门。

三.灭火器灌装机新型与现有技术相比的有益效果是：

灭火器灌装机新型在使用时：氮气罐阀门打开，补压阀关闭、灭火剂罐阀门打开，填充装置便可以对空置的灭火器进行填充灭火剂操作；而当灭火剂罐阀门关闭、补压阀打开时填充装置便可以对非空置的灭火器进行填充氮气操作，填充装置能够在灭火器存放位置分别对空置或非空置的灭火器进行充填操作，使用方便性和工作效率得到有效提高。灭火器灌装机充填装置的使用方法用于为空置的灭火器填充灭火剂和氮气。

四、灭火器灌装机使用方法有以下步骤：

1)将灭火器阀门连接到充填装置，打开灭火器阀门，并把灭火器放置在质量托盘上、记录灭火器的质量，以控制灭火剂的添加量；

2)开启氮气的阀门，查看压力表的读数，读数稳定后，即管路系统压力稳定后，方可进行下一步操作；

3)管路系统压力值稳定后，打开灭火剂罐的阀门，氮气流入灭火剂罐，灭火剂罐内部灭火剂在压力作用下填充进入灭火器中，此时补压阀、泄压阀关闭；

4)灭火器内填充的灭火剂质量达到额定值后，关闭灭火剂罐的阀门，然后开启补压阀向灭火器补充氮气，此时泄压阀依然处于关闭状态；

5)当灭火器内部压力值达到填充装置管路的压力值后，关闭灭火器阀门和氮气罐的阀门；

6)打开泄压阀，将填充装置管路的压力值降到零，然后关闭补压阀和泄压阀，断开灭火器阀门与充填装置的连接，完成填充工作。灭火器灌装机充填装置的另一种使用方法用于为非空置的灭火器填充氮气。

五、该使用方法有以下步骤：

1)将灭火器阀门连接到充填装置，打开灭火器阀门，并把灭火器放置在质量托盘上、记录灭火器的质量；

2)开启氮气罐的阀门，查看压力表的读数，读数稳定后，即管路系统压力稳定后，方可进行下一步操作；
