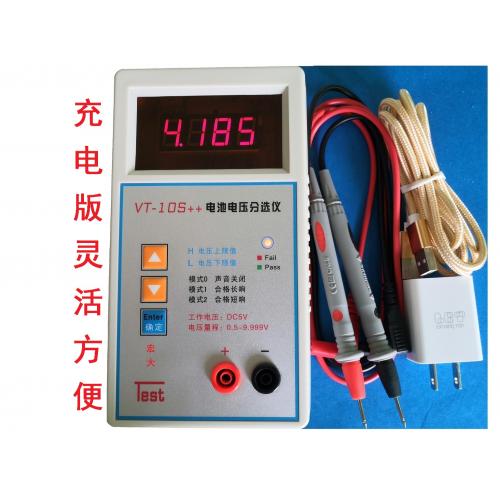

[促销] 电池电压分选仪(VT-10S++)

一：概述

VT-10S++电池电压分选仪是深圳市宏大电子设备有限公司生产一款专门测试电压的仪表，其测试速度超快、精度高、并能设置范围，声光报警提示。通过测得电压值来快速判断和筛选电池的优劣状态。测试效率高，操作简便，大大节省了人工和生产成本。其广泛适用于各类电池、电芯生产厂家同时也非常适合各电池经销商、电池终端用户对电池或电芯进行高效的来料检测。

二：性能参数

三: 各按键与界面模式功能说明：

确认 ：按该键可进入参数范围设置、模式选择、进入下一步：

△▽ ：数值设置、模式选择键（每按一下可使数值递增\递减‘1’）

0. 按一下“确认”键：

1. 显示第1项：L：电压下限。……（可能通过△▽《设置电压范围的***小值》

2. 再按一下确认键  第2项： H：电压上限。……（设置电压范围的***大值）

3. 再按一下确认键  第3项：F：报警模式：（注：部分机型才有模式3和模式4设置）

模式F 0是无声音提示，合格亮绿灯，不合格亮红灯：

模式F 1是合格长响，亮绿灯：不合格不响亮红灯：

模式F 2是合格短响，亮绿灯：不合格不响亮红灯：

模式F 3是合格不响，亮绿灯：不合格常响亮红灯：

模式F 4是合格不响，亮绿灯：不合格短响亮红灯。

注：红绿色指示灯模式（在范围内亮绿灯、不在范围内亮红灯），此为程序默认。

4. 再按一下确认键第4项：SP 1…5测试速度，（注：SP  1为***快，SP  5***慢）

四: 连接说明：

1. 双USB公头插头，一头插入仪表顶部的USB插头母座：

2. 另外一头插入5V适配器插头，插头接入市电插座。（注：请注意连接完好）

或另外一头插入5V移动电源（充电宝）（注：请确保移动电源是5V输出）

3. 将测试表笔接线端子红色插入仪表器面板红色插孔（上标有“+”），

黑色端子插入仪器面板黑色插孔（上标有“-”）。

4. 测试时，红色表笔接触电池正极，黑色接触负极。（注：请注意接触充分）

五: 具体操作示例：（仅供参考）

（注：以设置范围3.90-4.00V，模式1范围内长响报警，速度2测试为例）

5.1  连接好电源线及测试线，打开仪表顶部电源开关开机；

5.2  按‘确定’键，此时界面显示L，约1秒后跳入电压下限设置界面，

通过‘▲▼’键将电压范围***小值设置为3.900；

5.3  再按‘确定‘键，此时界面显示H，约1秒后跳入电压上限设置界面，

通过‘▲▼’键将电压范围***大值设置为4.000；

5.4  再按‘确定‘键，通过‘▲▼’键将界面调节显示F 1；

5.5  再按‘确定‘键，调节测试速度为SP2，调好后再按’确定‘键回到测试界面。

5.6  开始测试，如所测的结果数值在3.90-4.00V内，则亮绿灯，同时一直滴滴的长响，如所测的结果数值不在3.9-4.00V内，则亮红灯无声音。

5.7 测试完成，关掉开关，断开电源。
