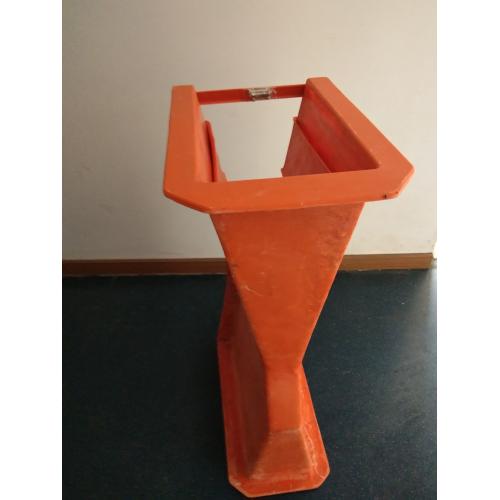

[新品] 水利专用明渠流量测量玻璃钢巴歇尔槽(B=51)

玻璃钢巴歇尔槽是指以玻璃钢为原料加工而成的与明渠流量计(TD-1D 型超声波明渠流量计)配合使用的，把明渠内流量的大小转成液位的高低，测量明渠内水的流量的仪器，玻璃钢的科学名称是玻璃纤维增强塑料,俗称玻璃钢。是国外20世纪初开发的一种新型复合材料,它具有质轻、防腐、保温、绝缘、隔音等诸多优点。由于其强度相当于钢材,又含有玻璃成分,也具有玻璃那样的色泽、形体。

玻璃钢巴歇尔槽形状复杂，比堰的价格高，而且为了提高精度要求量水槽的各部分尺寸准确。但也有这样一些其它测量装置无法比拟的优点：水位损失小(约为堰的四分之一)、水中即使有固态物质也几乎不沉淀、接近流速的影响小、对下流侧的水位影响比较小等,所以被用来测量农业用水、工业用水等其它液体的流量

玻璃钢巴歇尔槽计算原理

明渠内的流量越大，液位越高；流量越小，液位越低。对于一般的渠道，液位与流量没有确定的对应关系。因为同样的水深，流量的大小，还与渠道的横截面积、坡度、粗糙度有关。在渠道内安装量水堰槽，由于堰的缺口或槽的缩口比渠道的横截面积小，因此，渠道上游水位与流量的对应关系主要取决于堰槽的几何尺寸。同样的量水堰槽放在不同的渠道上，相同的液位对应相同的流量。量水堰槽把流量转成了液位。通过测量量水堰槽内水流的液位，再根据相应量水堰槽的水位---流量关系，反求出流量。

超声波明渠流量计装在巴歇尔槽什么位置

超声波明渠流量计安装在巴歇尔槽的收缩段的3分之一到二分之一的位置，前段保证进水无波动，无阻碍。探头距巴歇尔槽高度不小于40公分。

取水位置应选择在巴歇尔槽的收缩段或前段，取水管路距水底10-20公分左右。。排水在排口或者在巴歇尔槽后端。此类仪表可以实现连续监测，可直接安装在槽前，也可取样采样。一般取水监测都会在巴歇尔收缩段（喉道前段）

玻璃钢巴歇尔槽仪表安装

流量计的仪表显示部分应安装在室内。室内要通风良好，无腐蚀性气体。仪表为壁挂安装。挂在墙上时，仪表后面有四个挂孔。仪表盘上先用四个螺栓拧在相应位置，待表盘固定在墙壁上后，再利用这四个钉将表挂上。如室内条件不好或必须挂在室外，应装在仪表防护箱内，避免日晒雨淋。

玻璃钢巴歇尔槽探头安装

超声波明渠流量计的探头可以直接安装在量水堰槽水位观测点的上方。探头发声的一面要对准水面。可以用水平尺放在探头上盖上，通过校上盖水平使探头对准水面。巴歇尔槽水位观测点在距喉道2/3收缩段长位置；三角堰、矩形堰在上游一侧，距堰板3～4倍大过堰水深处。

安装探头时，要注意超声波的盲区。高水面距离探头底面要大于0.4m，相当于校正棒的下端离高水面不能小于0.1m。

安装探头的探头支架，应在加工量水堰槽时做好。也可直接用角钢做横梁，把探头装在横梁上。

仪表探头的超声波有一定张角，大约15°。安装探头时要使声波传播路径上不能有多余的反射面。

当量水堰槽水位观测点处，水面波动剧烈影响水位测量时；或需要提高水位测量精度时，可以使用静水井。由于连通管的作用，静水井内的水位与量水堰槽内水位相同。要求静水井为方形，内尺寸以0.5～1米见方为好

3.玻璃钢巴歇尔槽安装

安装量水堰槽须注意几个问题，否则影响测流精度：

①. 量水堰槽的中心线要与渠道的中心线重合，使水流进入量水堰槽不出现偏流。

②. 量水堰槽通水后，水的流态要自由流。三角堰、矩形堰下游水位要低于堰坎；巴歇尔槽的淹没度要小于“巴歇尔槽参数”的临界淹没度。

③. 量水堰槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入量水堰槽。即没有左右偏流，也没有渠道坡降形成的冲力。

④. 量水堰槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密，不能漏水。使水流全部流经量水堰槽的计量部位。量水堰板的计量部位是堰口；量水槽的计量部位是槽内喉道段。
