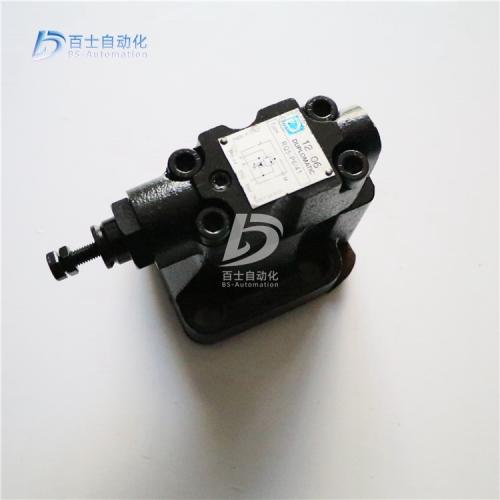

电磁溢流阀(RQM7-P6/A/60N-D24K1)

意大利迪普马电磁溢流阀RQM7-P6/A/60N-D24K1

溢流阀简介：

溢流阀是一种液压压力控制阀，在液压设备中主要起定压溢流，稳压，系统卸荷和安全保护作用。溢流阀在装配或使用中，由于O形密封圈、组合密封圈的损坏，或者安装螺钉、管接头的松动，都可能造成不应有的外泄漏。如果锥阀或主阀芯磨损过大，或者密封面接触不良，还将造成内泄漏过大，甚至影响正常工作。

溢流阀作用：定压溢流作用:在定量泵节流调节系统中，定量泵提供的是恒定流量。当系统压力增加时，会使流量需求减小。此时溢流阀开启，使多余流量溢回油箱，溢流阀压力，即泵出口压力恒定(阀口常随压力波动开启)。

稳压作用:溢流阀串联在回油路上，溢流阀产生背压，运动部件平稳性增加。

系统卸荷作用:在溢流阀的遥控口串接溢小流量的电磁阀，当电磁铁通电时，溢流阀的遥控口通油箱，此时液压泵卸荷。溢流阀此时作为卸荷阀使用。

保护作用:系统正常工作时，阀门关闭。只有负载过规定的(系统压力大过调定压力)时开启溢流，进行过载保护，使系统压力不增加(通常使溢流阀的调定压力比系统工作压力高10%~20%)。

实际应用中一般有:作卸荷阀用，作远程调压阀，作高低压多控制阀，作顺序阀，用于产生背压(串在回油路上)。

溢流阀一般有两种结构:1、直动型溢流阀 。2、先导式溢流阀。

对溢流阀的主要要求:调压范围大，调压偏差小，压力振摆小，过载能力大，噪声小。

迪普马部分系列型号：

MD1D-S4/55110V/5OCA

DSE5G-C60/10V-E0K11/B比例方向阀

MDD44-S1/55110V/50HZ

MPPE-3-1/8-6-420-B

LP40-Q/10V插装阀阀盖

MPPES-3-1/2-2-010

MCD6-D/51N压力控制阀

PRE25-350/10N-D24K1比例压力阀

MPPES-3-1/8-10-010

RM2-W5/31N压力控制阀

PSC-32D/20液压安装支架

MPPES-3-1/2-10-010

MD1D-S4/5024V

MD1D-RK/5024V

MD1D-RK/5012V

BOBINAC31-D12K1/20线圈

DSPE7-C150/11N-II/D24K1比例方向阀

MDT-SA1/1024V

MPPES-3-1/4-PU-PO-010

MDD44-1TA/55110V/50HZC

MD1D-S4/5012VMPPES-3-1/4-6-010

MPPE-3-1/8-1-420-B

MD1D-TC/50-24VDCMD1D-TC/55-230VA

溢流阀措施：

减小先导式溢流阀噪声和振动的措施

一般是在导阀部分加置消振元件。

消振套一般固定在导阀前腔，即共振腔内，不能自由活动。

在消振套上都设有阻尼孔，以增加阻尼来震动。另外，由于共振腔中增加了，使共振腔的容积减小，油液在负压时刚度增加，根据刚度大的元件不易发生共振的原理，就能减少发生共振的可能性。

消振垫一般与共振腔活动配合，能自由运动。消振垫正反面都有一条节流槽，油液在流动时能产生阻尼作用，以改变原来的流动情况。由于消振垫的加入，增加了一个振动元件，扰乱了原来的共振频率。共振腔增加了消振垫，同样减少了容积，增加了油液受压时的刚度，以减少发生共振的可能性。

在消振螺堵上设有蓄气小孔和节流边，蓄气小孔中因留有空气，空气在受压时压缩，压缩空气具有吸振作用，相当于一个微型吸振器。小孔中空气压缩时，油液充入，膨胀时，油液压出，这样就增加了一个附加流动，以改变原来的流动情况。故也能减小或噪声和振动。

另外，如果溢流阀本身的装配或使用权用不当，也都会造成振动，产生噪声。如三节同心式溢流阀，装配时三节同心配合不当，使用时流量过大或过小，锥阀的不正常磨损等。在这种情况下，应认真检查调整。
