[新品] 35kv户外高压隔离开关(GW4-40.5)

一、产品介绍

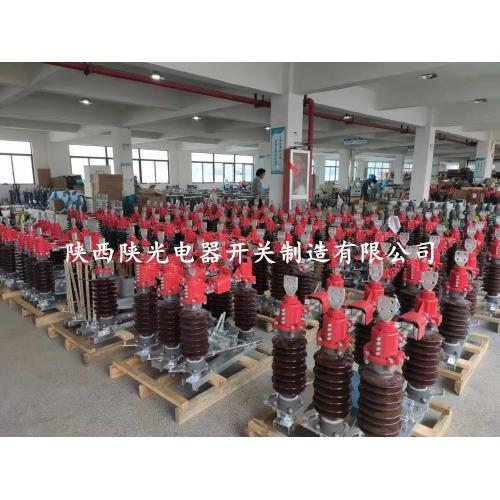

GW4-40.5系列户外高压隔离开关是由陕西陕光电器开关制造有限公司生产的一种专为35kV电压等级设计的三相交流50Hz户外高压开关设备。该系列开关由陕西陕光电器开关制造有限公司研制生产，广泛应用于发电厂、变电站及大型工矿企业的电力系统中，用于在无负载条件下分合电路，并为高压母线、断路器等设备提供电气隔离。

二、产品特点

1. 高可靠性：

   • 材质优良：采用全铝及不锈钢材质部件，通过无焊点一次成型工艺制造，确保结构强度和耐腐蚀性。
   • 免维护设计：配置聚四氟乙烯石墨轴套，实现长期免维护运行，减少维护成本和停机时间。
   • 高负载承载能力：额定电流范围从630A至4000A，开断电流可达25kA、31.5kA或40.5kA，满足大电流负载的切换需求。

2. 高安全性：

   • 机械和电气联锁装置：防止误操作造成的设备损坏和人身伤害，确保安全可靠的操作。
   • 防污型设计：提供防污型（W）配置，适用于重污秽地区，有效防止污闪问题，保障设备稳定运行。
   • 抗地震性能：产品抗地震性能良好，能满足地震烈度8度或9度的要求，适应复杂地质环境。

3. 操作灵活性：

   • 多种操作模式：支持全电动或全手动模式切换，主刀可搭载CJ6B/CJ2C型电动操动机构，地刀可选CS17G2型手动机构，满足不同操作需求。
   • 三极联动控制：电动机构采用180°转角操作，实现三极联动控制，提高操作效率。

4. 环境适应性：

   • 广泛的环境适应性：适用于海拔高度不超过3000m（高原型可达4000m）、环境温度-40℃至+40℃、风速不大于35m/s、覆冰厚度不超过10mm的恶劣环境条件。
   • 多种绝缘子类型：提供陶瓷型与硅橡胶型绝缘子，满足不同环境条件下的绝缘需求。

5. 定制化服务：

   • 灵活的配置选项：提供不接地、单接地（D）、双接地（DD）等多种接地方式，以及多种额定电流和开断电流规格，满足不同客户的定制化需求。

三、操作指南

1. 合闸操作：

   • 迅速果断：无论是手动传动装置还是用绝缘操作杆操作，都需要迅速果断，在合闸终了时不要过度用力，避免破坏设备。
   • 检查接触情况：合闸后，应检查隔离开关是否完全合上，接触部分是否严密，确保电气连接可靠。

2. 分闸操作：

   • 迅速拉开：拉开隔离开关时，应迅速果断，特别是切断变压器的空载电流、架空线路和电缆的充电电流等小负载电流时，以便快速消弧。
   • 检查断开位置：分闸后，应检查隔离开关每相是否已在断开位置，刀片是否已拉到头，确保电气隔离有效。

3. 操作注意事项：

   • 确保断路器位置：操作前确保断路器在相应分、合闸位置，避免带负荷操作隔离开关。
   • 关注设备状态：操作中应时刻关注绝缘子、传动杆的情况，如果发生损坏，应即刻停止操作。
   • 遵循操作顺序：隔离开关、接地开关、断路器之间安装有防误操作的闭锁装置时，倒闸操作一定要按顺序进行，如果发现倒闸操作被闭锁不能操作时，应查明原因，不能随意解除闭锁。
   • 单极刀闸操作顺序：对于单极刀闸，合闸时先合两边相，后合中间相；拉闸时顺序相反。
