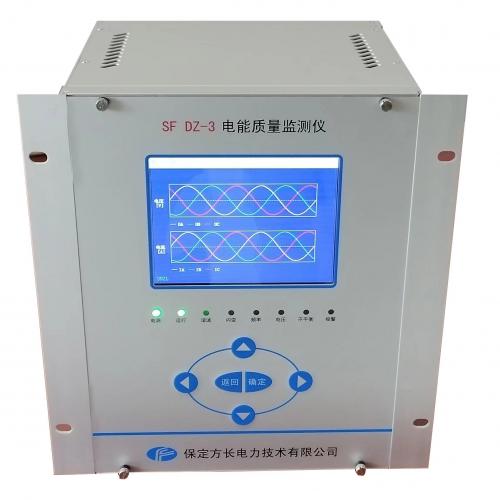

光伏电能质量监测装置(SF DZ-3I)_保定方长电力技术有限公司

产品概述
SF DZ-3I系列电能质量监测仪适用于配电系统，特别适用于安装环境苛刻的企业配电系统或分布式新能源（光伏、风电）接入点的电能质量监测。装置采用了全新设计的机械结构，一体化紧凑型设计，可灵活选择多种安装方式，以适应苛刻的安装环境。既可以满足企业配电系统配电箱内的壁挂式安装，也可以实现常规的嵌入式安装的要求。
产品特点
　◆分布式设计，安装更灵活。
　◆在线监测：采用DSP技术并结合FFT计算方法可以保证高精度的在线监测电网中各项参数；
　◆显示：采用5.7寸TFT彩色液晶屏显示；
　◆稳定性：采用多层电路板设计，整体结构合理，抗干扰能力强；
　◆通信接口：提供RS232或RS485通讯接口；

产品功能

基本监测量	频率、电压、电流有效值，总的有功、无功功率、功率因数
基本监测指标	电网频率、电压/电流有效值、总有功/无功/功率因数、三相基波电压/电流有效值、基波电压/电流相位、基波功率/功率因数、电压偏差、频率偏差、三相电压不平衡度、三相电流不平衡度、负序分量、谐波（2-50次）包括电压、电流的总谐波畸变率、各次谐波含有率、幅值、相位、有功、无功等
高级监测指标	电压波动、闪变、间谐波
其他功能	参数设置功能记录存储功能 GPS对时功能，采用GPS B码对时方式；系统对时。失电报警功能

技术指标

技术规格	参数指标
生产厂家	保定方长电力技术有限公司
设备型号	SF DZ-3I
采样路数	1X3相电压，1X3相电流
电压测量范围	AC57.7V、100V、220V、380V
电流测量范围	0.05～5A
频率测量范围	45～55Hz
电网频率误差	≤0.01 Hz
电压偏差误差	≤0.2％
电压变动误差	≤0.2％
闪变误差	≤5％
三相电压不平衡度误差	≤0.2％
谐波测量误差	符合国标A级仪器要求
间谐波测量误差	符合国标A级仪器要求
功率误差	≤0.5%
显示屏	5.7寸TFT彩色液晶屏
工作电源	AC220V±20%频率 45Hz～55Hz DC110V±20% 220V±20%
通信接口；通讯协议	支持RS232/RS485/网口；支持ModBus-RTU、IEC60870-5-103通讯协议
功耗	<20W
工作温度/湿度	工作温度－20℃～＋60℃，湿度5％～95％（非冷凝）
尺寸	1/2 19" 6U背插式机箱
重量	约1.5kg
安装方式	壁挂或嵌入式
