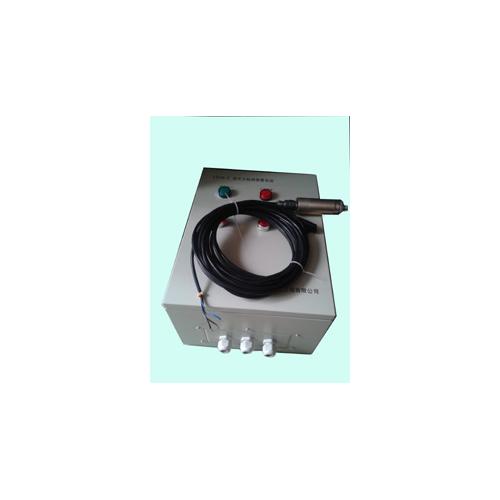

[促销] 灭火检测报警控制箱(LS19-2)

一、功能：

灭火检测报警系统是控制燃烧器点火装置自动点火，点火时自动打开燃料阀，在设定的时间内没有点燃，控制器自动关闭燃料阀并报警，如点火成功则保持燃料阀正常供应。

二、主要技术参数：

■  工作电源： 220VAC/50Hz

■  功    耗： 100W

■  火焰响应时间： 见火响应≤1s

熄火响应1~3s

显示：控制柜通电时电源指示灯（红色）亮

熄火响应时工作指示灯（绿色）灭，声光报警器延时报警

见火响应时工作指示灯（绿色）亮

■  输出： 继电器两对常闭、常开无源触点，容量220VAC·2A/点

熄火响应时常闭触点闭合，常开触点断开

见火响应时常闭触点断开，常开触点闭合

■  环境温度： 监测器：－40℃～50℃

火焰检测电极：1200℃

■  外形尺寸： 400×300×100（mm）

■  安装孔尺寸： 4－Æ10mm

■  电极型号： DJ系列 (火焰检测电极长度可按要求订做)

三、安装与接线：

■  检测电极的安装

在燃烧器上选择一适当的位置开φ25孔，并将安装支座焊接于孔上。将火焰检测电极插入安装支座上，安装支座上设有一颗M2.5的锁紧螺钉是用来固定和调节火焰检测电极的插入深度。火焰检测电极的安装位置应在燃烧器的出口边缘处，保证燃烧器在大、小负荷的情况下，都能使电极头可靠接触到火焰。电极的中心电极必须对地绝缘，不要接触燃烧器内的金属材料及耐火材料。切忌把电极深入到火焰前端高温区，这样很容易使电极氧化烧损，致使火焰检测不可靠，同时使电极使用寿命缩短。

■  控制箱的安装

控制箱的结构为壁挂式，用四只M8的螺栓就设备现场合适位置安装既可, 安装位置要避免受到高温、强烈震动或冲击。
