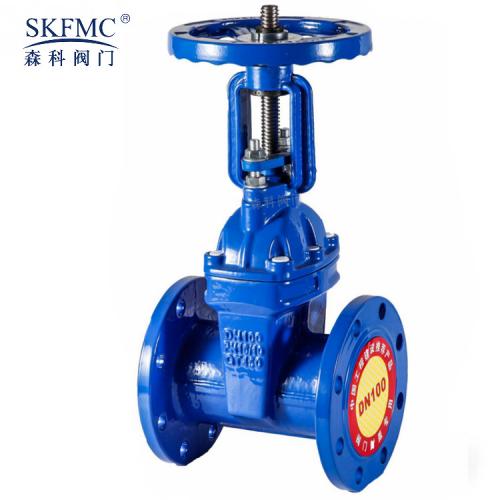

SKFMC弹性座封闸阀Z41概述
Z41明杆弹性座封闸阀除具有弹性座封闸阀的优点之外,并可以较直观显示阀门开度,启闭迅速可靠,故常应用于消防及工业系统。一般安装于距地面较高位置。
SKFMC弹性座封闸阀Z41主要技术参数
公称压力:PN10(1.0MPa)~PN25(2.5MPa)
公称通径:DN50mm-DN400mm(DN400mm-DN1200mm请选择暗杆闸阀)
工作温度:O℃~80℃
适用介质:水、油、气等
法兰标准:GB/T 17241.6 GB9113
试验标准:GBl3927 APl598
SKFMC弹性座封闸阀Z41安装事项
1、明杆闸阀的手轮、手柄以及传动结构是不允许做起吊使用,并且严禁碰撞,避免破损;
2、明杆闸阀应该垂直安装,就是将阀杆安置在垂直位置,手轮放在顶端;
3、带有旁通阀的明杆闸阀在使用前应该先将旁通阀打开;
4、带有传动机构的闸阀要按照指定的安装说明书进行安置;
5、如果经常使用明杆闸阀,***少每个月就要进行清洗、润滑一次。
SKFMC弹性座封闸阀Z41主要零部件材料
序 号
|
零件名称
|
材质
|
1
|
手轮
|
可锻铸铁
|
2
|
阀杆螺母
|
铜合金
|
3
|
支架
|
灰铸铁、球墨铸铁、铸钢
|
4
|
压盖
|
球墨铸铁、铸钢
|
5
|
密封圈
|
丁腈橡胶、三元乙丙
|
6
|
阀杆
|
不锈钢
|
7
|
中口垫
|
丁腈橡胶、三元乙丙
|
8
|
闸板
|
球墨铸铁+三元乙丙或丁腈橡胶
|
9
|
阀体
|
灰铸铁、球墨铸铁、铸钢
|
SKFMC弹性座封闸阀Z41主要外形结构图和连接尺寸表
|
Z41X-10Q/16Q(RRHX-10Q/16Q)
|
公称通径
DN(mm)
|
结构长度
L(mm)
|
结构高度(全关)
H(mm)
|
结构高度(全开)
H1(mm)
|
DN50
|
178
|
300
|
350
|
DN65
|
190
|
315
|
380
|
DN80
|
203
|
350
|
430
|
DN100
|
209
|
410
|
510
|
DN125
|
254
|
500
|
625
|
DN150
|
267
|
560
|
720
|
DN200
|
292
|
685
|
780
|
DN250
|
330
|
875
|
1125
|
DN300
|
356
|
980
|
1280
|
DN350
|
381
|
1080
|
130
|
DN400
|
406
|
1150
|
1550
|
DN450
|
432
|
-
|
-
|
DN500
|
457
|
-
|
-
|
DN600
|
508
|
-
|
-
|
DN700
|
610
|
-
|
-
|
DN800
|
660
|
-
|
-
|
