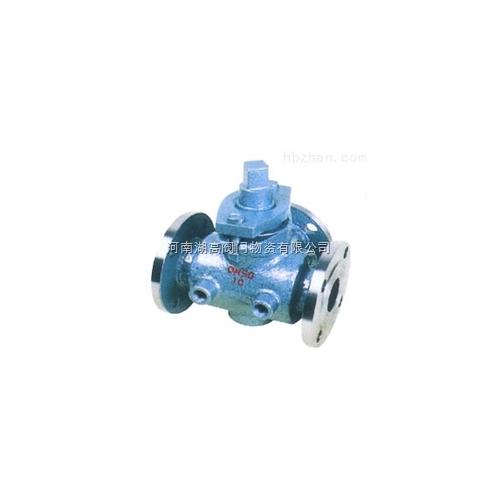

BX44W三通保温旋塞阀
产品概述
保温旋塞阀,也叫沥青阀主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。该系列旋塞阀门的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口。由于增加了夹套，此种阀门的连接法兰尺寸要比同一规格普通球阀的连接法兰大一到两个规格，但结构长度与同规格的阀门相同，端面连接方式有法兰及对夹两种，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。
主要性能规范
|
型号
|
公称压力
PN（MPa）
|
试验压力PS（MPa）
|
工作压力
P（MPa）
|
适用介质
|
工作温度
（℃）
|
|
壳体
|
密封
|
|
BX44W-1.0P
|
1.0
|
1.5
|
1.1
|
1.0
|
硝酸类等
|
≤250
|
|
BX44W-1.0C
|
1.0
|
1.5
|
1.1
|
1.0
|
非腐蚀、弱腐蚀
|
≤200
|
主要材料
|
零件名称
|
阀体、塞子
|
填料
|
|
BX44W-1.0P
BX44W-1.0R
|
不锈钢
|
石墨盘根+304
|
|
BX44W-1.0C
|
铸钢
|
主要尺寸
|
口径（DN）
|
L
|
D
|
D1
|
D2
|
z-φd
|
|
20
|
145
|
150
|
105
|
75
|
55
|
4╳14
|
|
25
|
145
|
160
|
115
|
85
|
65
|
4╳14
|
|
32
|
165
|
190
|
135
|
100
|
78
|
4╳18
|
|
40
|
180
|
200
|
145
|
110
|
85
|
4╳18
|
|
50
|
200
|
220
|
160
|
125
|
100
|
4╳18
|
|
65
|
220
|
280
|
180
|
145
|
120
|
4╳18
|
|
80
|
250
|
300
|
195
|
160
|
135
|
4╳18
|
|
100
|
300
|
340
|
215
|
180
|
155
|
8╳18
|
|
125
|
350
|
245
|
210
|
185
|
8╳18
|
|
150
|
400
|
280
|
240
|
210
|
8╳23
|
|
200
|
450
|
335
|
295
|
265
|
8╳23
|
|
250
|
530
|
390
|
350
|
320
|
12╳23
|
|
300
|
580
|
440
|
400
|
368
|
12╳23
|
注：以上的产品介绍，参数，图片，数据仅用于参考
供应商参考报价：￥420
