D971X电动塑料蝶阀

产品概述

D971X电动UPVC塑料蝶阀,电动UPVC蝶阀,UPVC电动塑料蝶阀,UPVC电动蝶阀,UPVC电动塑料对夹蝶阀,UPVC电动软密封对夹蝶阀,防水电动塑料软密封对夹蝶阀,QT型防爆电动对夹软密封塑料碟阀,UPVC调节型电动塑料蝶阀,电动调节型塑料对夹蝶阀,电动带手动UPVC塑料蝶阀,开关型电动UPVC塑料蝶阀,CPVC电动塑料蝶阀,PVDF电动塑料蝶阀,FRPP电动塑料蝶阀,电动防腐塑料蝶阀,塑料电动蝶阀是采用一体式精小型电动执行器与UPVC、CPVC、PVDF、FRPP、PPR塑料蝶阀组成。输入AC220V/DC24V电源就可直接进行开关，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源就可控制运转。具有重量轻、耐腐蚀性好，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的支持。适用介质：淡水、污水、海水、空气、蒸汽、食品、药品、各种油类、酸类、碱类、盐类等。

电动UPVC塑料蝶阀结构图：

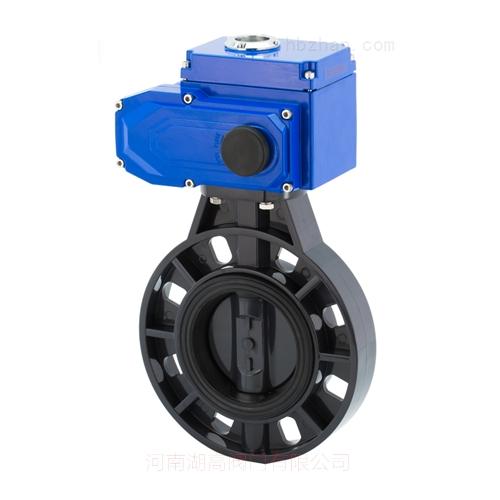

电动UPVC塑料蝶阀	电动UPVC塑料蝶阀结构图

电动UPVC塑料蝶阀其主要特点如下：
（1）外型结构紧凑美观。　　
（2）本体重量轻容易安装。　　
（3）耐腐蚀性好，应用范围大。　　
（4）材质卫生。　　
（5）受磨损性好、容易拆卸，维护简单易行。

电动UPVC塑料蝶阀主要技术参数：

公称通径	50	65	80	100	125	150	200	250	300
公称压力	PN1.0、1.6MPa
连接形式	对夹式
密封材质	FPM、EPDM、NBR
适用温度	0～+60℃
阀体材质	UPVC、CPVC、PP
阀芯材质	UPVC、CPVC、PP、PTFE
适用介质	PVC兼容的食品工业化学溶剂
执行机构	QY、HQ、361RS、HR等系列角行程电动执行机构
控制方式	开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)

电动UPVC塑料蝶阀执行器参数及特点：

电源电压	AC220/380V，50/60Hz
输出力矩	50N·M～2000N·M
动作范围	0～90° 0～360°
动作时间	15秒/30秒/60秒
保护装置	过热保护
环境温度	-30°～60°
手动操作	同附带手柄操作
限位	电气、机械二重限位
防护等级	相当于IP-65
防爆等级	ExdII BT4；特殊要求可定制ExdII BT6
位置测量	可选装开关或电位计
驱动电机	8W/E
进线接口	PE1/2〞进线线锁

电动UPVC塑料蝶阀主要性能规范：

公称通径	DN（mm）	50～300
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用温度	≤60℃
适用介质	空气、水、气体、油品等

电动UPVC塑料蝶阀主要外形尺寸：

通径(mm)	英寸″	尺寸(mm)
通径(mm)	英寸″	长度	D	D1-ANSI	D1-JIS	D1-DIN	H	N-d-ANSI	N-d-JSI	N-d-DIN
50	2	43	56.5	120.39	120	125	103	4-19	4-19	4-18
65	2 1/2	47.5	70	139.44	140	145	113	4-19	4-19	4-18
80	3	47.5	79	152.4	150	160	115	4-19	4-19	4-18
100	4	57.2	103	190.5	175	180	135	8-19	8-19	8-18
125	5	66	130	216	210	210	165	8-22	8-23	8-18
150	6	74	151	241.55	240	240	177	8-22	8-23	8-23
200	8	87.5	200	298.5	290	295	210	8-22	8-23	8-23
250	10	110	255	362	355	350	240	12-25	12-25	12-23
300	12	129	311	432	400	400	297	12-25	12-25	12-23

注：D971X电动UPVC塑料蝶阀产品介绍，参数，图片，数据仅用于参考
