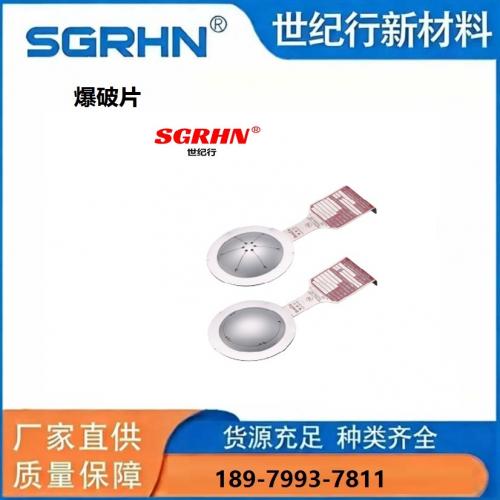

耐高温泄爆片(DN300)

一、工作原理

• 正常工况：膜片在夹持器中密封承压、零泄漏，耐受长期高温与压力波动。
• 超压 / 爆燃：内部压力达到预设爆破压力时，膜片沿预设薄弱线（刻槽 / 拱面）瞬间撕裂或整体开启， 毫秒级（0.5–10ms）** 释放高压气体 / 粉尘，防止设备爆炸或变形。
• 一次性使用：爆破后必须更换，不可复用。

二、结构与耐高温材质

1. 基本结构

• 膜片（核心）+ 金属夹持器（法兰 / 螺栓固定）+ 密封垫片（高温专用）；可选信号反馈装置（爆破后报警）。

2. 常用耐高温材质（按温度分级）

三、核心技术参数

• 爆破压力：常规 0.01–2.5MPa；低压可至 0.001MPa（1kPa），高压可达 35MPa；精度：±5%～±10%（反拱型可达 ±2%）。
• 工作温度：标准 -40℃～260℃；高温型 280℃～1000℃（按材质）。
• 响应时间：≤1ms，全开泄压，无机械延迟。
• 泄放效率：≥99%，几毫秒内释放 90% 以上爆炸压力。
• 尺寸规格：圆形 DN25–DN1200；矩形 300×300～2000×3000mm，可定制。
• 耐压真空：可耐受 -100kPa 真空，适合负压工况。

四、主流型号与特点

1. 平板刻槽型（低压高温）
   • 压力：0.001–0.5MPa；温度≤400℃
   • 特点：低压精准、成本低、安装简便；适合除尘器、料仓、低压管道。

2. 正拱 / 反拱刻槽型（中高压高温）
   • 压力：0.1–2.5MPa；温度≤600℃
   • 特点：抗疲劳、压力波动适应性强；反拱型精度更高（±5%），适合反应釜、高温管道、压缩机出口。

3. 石墨复合型（超高温强腐蚀）
   • 温度：800–1000℃；耐受酸碱、有机溶剂
   • 特点：无焰泄爆适配、零泄漏、适合高温烟道、焚烧炉、锂电干燥线。

4. 顶杆式 / 夹持式（大口径高温）
   • 口径可达 DN1200；温度≤600℃
   • 特点：抗疲劳、密封好、适合大型反应器、储罐、高温烟气管道。


五、典型应用场景

• 化工行业：苯酐反应器、丙烯酸储罐、聚合釜、高温反应釜、蒸馏塔（200–400℃）。
• 粉尘防爆：铝镁粉除尘器、粮食筒仓、饲料厂、木材加工（160–280℃烟气）。
• 电力 / 冶金：锅炉高温烟道、烧结机、冶炼炉、电除尘（300–600℃）。
• 新能源：锂电正负极干燥线、高温窑炉、石墨化设备（200–500℃，NMP 腐蚀）。
• 环保设备：RTO 焚烧炉、催化燃烧设备、高温废气管道（400–800℃）。

六、选型要点（按工况）

1. 温度优先：长期温度≤280℃选 304L；≤400℃选 316L；≤600℃选镍基合金；>600℃选石墨。
2. 爆破压力：取设备设计压力的 1.1–1.2 倍，且≤设备耐压的 80%（NFPA68/GB/T 15605）。
3. 泄放面积：按VDI3673/EN14491计算，确保泄爆比（面积 / 容积）达标。
4. 介质适配：强腐蚀选哈氏合金 / 钛；粘性 / 结晶介质选反拱型（防堵塞）。
5. 安装位置：优先设备顶部 / 侧面，避开人员通道；高温烟气需配散热夹持器，防止热传导影响密封。

七、安装与维护

• 安装：法兰对接，高温专用石墨垫片，螺栓均匀紧固；必须可靠接地（防静电）；爆破方向朝向室外安全区。
• 维护：免日常维护，定期（6–12 个月）外观检查；高温工况建议每年更换；爆破后立即停机更换，不可复用。
