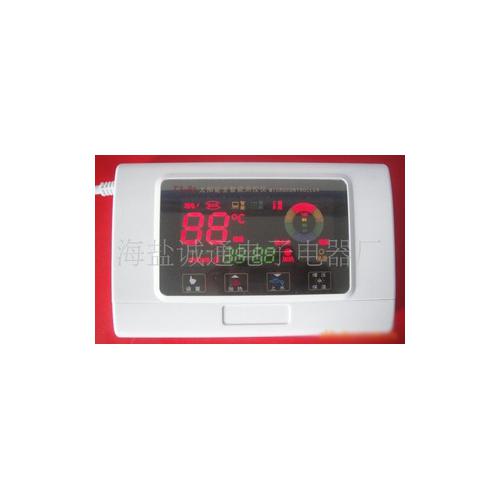

太阳能全智能测控仪(CT-A8)_浙江海盐杰恩新能源科技有限公司

　　一、主要技术指标

　　1、使用电源：220VAC功耗：＜5W

　　2、测温精度：±2℃

　　3、测温范围：0-99℃

　　4、水位分档：五档环形显示

　　5、可控水泵或电热带功率：≤500W

　　6、电磁阀参数:直流DC12V，可选用有压阀或无压阀

　　有压阀工作压力：0.02MPa～0.8MPa，适用于直供水

　　无压阀工作压力：0.0MPa，使用于水箱供水或低水压供水

　　二、主要功能

　　1、北京时间：实时显示北京时间

　　2、水位预置：可预置加水水位50、80、100%

　　3、水温指示：显示太阳能热水器内部实际水温

　　4、水位指示：显示太阳能热水器内部所存水量

　　5、缺水提示：当水位从高变低，出现缺水状态时，蜂鸣报警，同时20%水位闪烁

　　6、缺水上水：当水位从高变低，出现缺水状态时，延时30分钟自动上水至预置水位

　　7、手动控制：可手动启动上水，在操作时首先显示预置的水位，用户可利用▲、▼键调整预置参数，确认后，启动上水，也可手动关闭。启动手动上水时，若实际水位大于等于预置水位时、测控仪自动上调预置水位，以保证用户上水需求。

　　8、自选模式：有智能、定时、温控三种模式可选

　　定时模式：可设定二次定时上水，原厂设置定时上水***次9:00上水至100%水位，第二次15:00启动上水至100%水位。用户可重新设定时间及参数，完全满足用户个性化需求

　　温控模式：当水箱水未加满，水温高于用户设定的温控上水温度（原厂设制为70℃，65℃至80℃任意设定）自动补水至低于温控温度10℃的合适水温，此功能可防止出现低水量、高水温的不合理现象。当正在用水（水位发生变化）时、、则延时60分钟启动，以避免用户正在用水时启动上水。具备温控功能的时间：8:00～17:00。

　　智能模式：3：00启动上水至50 %水位，保证用户早晨起床后的洗漱用水，9：00上水至100%水位，若中途用户有用水，水位低于80 %水位，则测控仪16：00再补水至80 %水位。在智能模式下，8：00—17：00若水箱水不满，且水温超过温控上水设定温度时，测控仪启动温控上水功能，在保证水温大于50℃的情况下，水量又***多。智能模式为原厂设置模式，建议用户尽量使用选用此模式，既满足用户用热水的需求又尽量节约电能。

　　9、自动防溢流：因真空管破裂或水位传感器故障等原因造成溢流，自动停止上水。在缺水和80%水位状态时，上水启动后，30分钟后水位变化，则进入防溢流状态，停止上水。8：00解除，恢复上水功能。

　　10、停电记忆：当停电时，测控仪保留用户预置的所有参数及北京时间，断电时测控仪将按键自动锁死，以防误操作。当来电时能按以前设定的工作模式及功能继续运行。

　　11、恒水位：水箱水位低于预置的恒水位，立即启动上水至手动上水水位（若手动预置水位低于恒水位预置水位，则上水至100 %），保证水箱水位不低于预置的恒水位，若手动停止上水，则暂停恒水位功能一小时。建议采用上下双水管安装，以便不影响用户持续大量用水。

　　持续按住上水键可进入恒水位功能（原厂设置为100%水位），反之则取消此功能。

　　12、强制上水：水位传感器出现故障时，可按上水键，实现强制上水，每分钟会出现蜂鸣提示，注意有无溢水，8分钟后自动关闭上水。

　　13、低水压上水：在上水过程中，水压过低或停水，测控仪会自动进入低水压模式，在此上水模式中，测控仪会间隔30分钟启动上水，若30分钟内仍不能使水位上升一档，则停止30分钟，然后再启动上水，反复循环运行，以避免在低水压或停水时发生以下严重后果：1、电磁阀、水泵长期通电运行，造成水泵空转烧毁。2、由于太阳能真空管破裂或其他原因漏水，造成不断上水而水箱、屋顶长期流水。3、停水后，突然来水，由于空晒，太阳能水箱温度过高，而造成炸管。

　　14、管道保温：冬天室外气温较低时，可按保温键，启动电热带，防止水管冻裂，再按保温键，则关闭电热带。

　　15、防电热带起火：在启动管道保温功能后，测控仪在电热带加热管道温度平衡后（通电约10分钟），自动关闭电热带，等管道温度下降后，再次按用户自行设定的延时时间（原厂设置30分钟，若设制为0分钟。则电热带长期通电）启动电热带，此过程自动重复运行，可避免长期通电电热带，节约电能，并有效防止因长期通电造成电热带老化等恶性事故。

　　16、防炸管保护：在缺水状态时，温度超过95℃，所有上水功能停止，有效防止炸管。

　　17、自动增压：在供水水压较低时，可选择上水增压功能，在上水时，测控仪打开电磁阀同步启动水泵加压供水，水上满后，两者同时关闭。

　　调节拨动开关选择上水增压功能或管道保温功能，若选择上水增压功能则管道保温功能被取消。

　　18、管道循环：用水时，按循环键启动循环泵，把管道中的冷水循环到水箱，同时热水循环到管道中，使用户一开阀门就有热水。此功能有效节约用水，是使用更方便。

　　19、水位灵敏调节：如用户水质比较（导电差，一般在山区），把拨动开关调到“高”，出厂调至为“低”。

　　三、使用方法：

　　测控仪原厂设置是智能模式运行的，因此用户不必作任何操作。若用户需调整北京时间及选择其它工作模式，可按如下操作：

　　1、调整北京时间：按设置键，“时”闪烁，可利用上升▲，下降▼键调时，按设置键确认，“分”闪烁，可利用上升▲，下降▼键调分，按设置键确认。

　　2、确认北京时间后，利用上升▲，下降▼键选择智能、定时、温控工作模式，被选中的模式开始闪烁，按设置键确认即可。

　　3、若选择定时模式：显示***次定时上水时间，上水水位，利用上升▲，下降▼键调时、调分、预置水位并分别按设置键确认。相同操作设置第二次定时上水。

　　4、若选择温控模式：显示温控上水利用上升▲，下降▼键预置温控温度并按设置键确认。

　　上水、保温、循环键可启动对应功能。启动后，上水、保温循环图标闪烁。

　　用户持续按住设置键可恢复原厂设置的所有参数。
