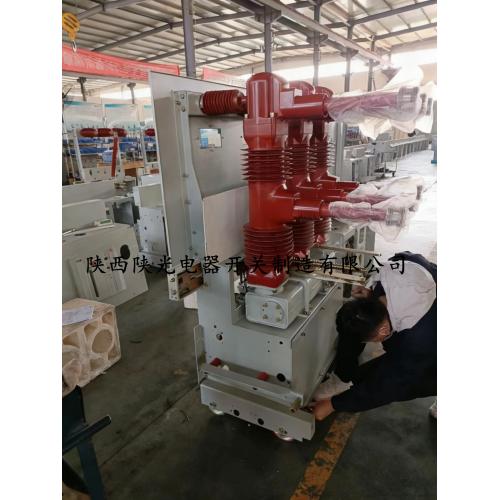

[新品] 35KV户内手车式SF6六氟化硫断路器(SFM-40.5/1250-31.5)

一、产品介绍

1. 型号含义
   • SFM - 40.5/1250 - 31.5：“SFM”代表该断路器的类型为手车式 SF6 断路器；“40.5”表示其额定电压为 40.5KV（即 35KV 系统常用电压等级）；“1250”指额定电流为 1250A；“31.5”表示额定短路开断电流为 31.5kA。
2. 结构特点
   • 手车式设计：断路器安装在手车上，手车可在开关柜内方便地推进和拉出。这种设计使得断路器的安装、调试、检修和更换变得极为便捷，大大缩短了停电时间，提高了供电可靠性。当断路器需要检修时，只需将手车拉出至检修位置，即可在不影响其他设备运行的情况下对断路器进行全面检查和维护。
   • SF6 气体绝缘：采用 SF6 气体作为绝缘和灭弧介质。SF6 气体具有优异的绝缘性能和灭弧能力，其绝缘强度远高于空气，能够在较小的空间内实现高电压等级的绝缘要求，从而使断路器的结构更加紧凑。同时，SF6 气体在电弧作用下能迅速分解并吸收大量能量，有效熄灭电弧，且分解产物在电弧熄灭后能迅速复合，恢复其绝缘性能，可多次重复使用。
   • 弹簧操动机构：配备弹簧操动机构，该机构具有动作可靠、速度快、分合闸时间稳定等优点。弹簧操动机构通过弹簧的储能和释放来实现断路器的分合闸操作，储能过程可由电动机完成，也可手动储能，确保在各种情况下都能可靠地操作断路器。
3. 性能参数
   • 额定电压：40.5KV，适用于 35KV 配电系统，能够满足该电压等级下电力传输和分配的要求。
   • 额定电流：1250A，可承受较大的负荷电流，保证在正常工作状态下设备的安全运行。
   • 额定短路开断电流：31.5kA，能够在系统发生短路故障时，迅速切断短路电流，保护设备和系统的安全，防止故障扩大。
   • 额定短路关合电流：80kA，具备在短路故障时关合电路的能力，承受短路电流的冲击。
   • 额定操作顺序：分 - 0.3s - 合分 - 180s - 合分，该操作顺序模拟了断路器在实际运行中可能遇到的各种工况，确保断路器在连续操作时的可靠性和稳定性。
   • 机械寿命：≥10000 次，表明断路器在机械结构方面具有较高的可靠性和耐久性，能够承受频繁的操作而不损坏。
   • 电寿命：≥30 次（额定短路开断电流），在额定短路开断电流下，断路器能够可靠地进行多次开断操作，满足系统对短路保护的要求。

二、操作指南

1. 操作前的准备工作
   • 检查断路器状态：确认断路器处于分闸位置，手车在试验位置或检修位置（根据操作需求确定）。检查断路器的外观，确保无损坏、变形、漏气等异常情况。观察 SF6 气体压力表，确认气体压力在正常范围内（一般应在规定的绿色区域内），若压力异常，应及时补充 SF6 气体或查明原因并处理。
   • 检查操动机构：检查弹簧操动机构的储能状态，若未储能，应通过电动机或手动方式进行储能。检查操动机构的各部件是否灵活，有无卡涩现象，连接部位是否牢固。
   • 检查二次回路：检查二次回路的接线是否正确、牢固，控制开关、按钮等操作元件是否灵活可靠。对二次回路进行绝缘电阻测试，确保绝缘良好，防止发生短路或接地故障。
2. 手车的操作
   • 从检修位置推入试验位置：将手车平稳地推入开关柜内，当手车到达试验位置时，应能听到定位装置的锁定声，同时观察手车上的位置指示器，确认手车已准确到达试验位置。此时，断路器的二次插头应能顺利插入插座，为二次回路供电。
   • 从试验位置推入工作位置：在确认手车处于试验位置且二次回路连接正常后，将手车继续向前推入工作位置。同样，当手车到达工作位置时，定位装置应锁定，位置指示器显示手车处于工作位置。在工作位置，断路器的主回路与母线连接，可进行正常的分合闸操作。
   • 从工作位置拉出至试验位置或检修位置：操作顺序与推入相反。先将断路器分闸，然后将手车从工作位置拉出至试验位置或检修位置。在拉出过程中，要注意手车的平稳性，避免碰撞开关柜内的其他部件。当手车到达目标位置时，定位装置应锁定，位置指示器显示相应位置。
3. 断路器的分合闸操作
   • 手动分合闸操作：在紧急情况下或进行调试时，可使用手动操作机构进行分合闸操作。手动操作前，应先确认断路器处于可操作状态，然后按照操作机构上的指示箭头进行操作。手动合闸时，缓慢而均匀地转动操作手柄，直到断路器合闸到位；手动分闸时，迅速而有力地按下分闸按钮或拉动分闸手柄，使断路器分闸。
   • 电动分合闸操作：在正常情况下，应采用电动方式进行分合闸操作。通过控制开关或远方操作装置发出分合闸指令，断路器的操动机构接收到指令后，驱动断路器进行分合闸动作。电动操作时，要注意观察断路器的动作情况，确保分合闸到位。若电动操作失败，应立即停止操作，检查原因，不得强行操作。
4. 操作后的检查
   • 检查断路器位置：操作完成后，检查断路器的实际位置是否与操作指令一致，可通过观察断路器的位置指示器或机械位置指示进行确认。
   • 检查负荷情况：若断路器合闸后带负荷运行，应检查负荷电流是否正常，有无过负荷现象。可通过电流表或监控系统进行监测。
   • 检查 SF6 气体压力：再次检查 SF6 气体压力，确保在操作过程中气体压力未发生变化，若压力异常，应及时处理。
   • 记录操作情况：对断路器的操作时间、操作方式、操作结果等信息进行详细记录，以便日后查询和分析。

三、注意事项

1. 操作人员必须经过专业培训，熟悉断路器的结构、性能和操作方法，严格按照操作规程进行操作。
2. 在进行操作前，必须穿戴好个人防护用品，如绝缘手套、绝缘靴等，确保操作安全。
3. 严禁在断路器带负荷的情况下拉合隔离开关或进行手车的操作，以免发生电弧短路事故。
4. 定期对断路器进行维护保养，检查 SF6 气体压力、操动机构的状态、二次回路的绝缘等，确保断路器始终处于良好的运行状态。
5. 若断路器发生故障或异常情况，应立即停止操作，切断电源，并及时通知专业人员进行检修，不得擅自处理。
