TK-LW智能型外贴式超声波液位计
产品简述
TK-LW智能型外贴式超声波液位计采用传感器外贴、与被测液体介质非接触式测量的方式，实现真正意义上的完全隔离测量。对罐体不开孔、不动火、实现不停产安装。除常压储罐容器外，在高压容器内的各种易燃易爆、有毒﹑强腐蚀性介质的液位测量更具技术优势。在大量程球罐的测量应用上稳定可靠，具有***优势。
测量原理

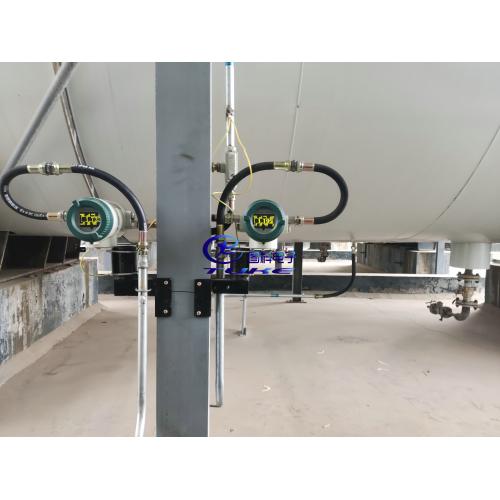

TK-LW智能型外贴式超声波液位计测量主探头吸附在储罐底部，超声波信号透过罐壁沿介质向上传导，到达液面反射回来并由该探头检测到回波信号，采用多项专利技术的智能回波信号算法，实现自动校准及补偿，稳定跟踪和检测液面，确保实时高精度液位测量。
产品优势
Ø 测量敏感元件外贴
真正意义上的非接触式（隔离式）测量方式
安装可不停产、不清罐、不动火
自校准、自动诊断、一键恢复、红外在线调试功能
Ø 先进的探头制造工艺
采用独家平衡封装工艺
精度高、反应灵敏
无可动件、工作可靠、寿命长
Ø 优化的核心算法
专利算法，超强信号处理，抗干扰能力强
可固件升级，工况适应性广
仪表调试简单、安装及维护成本极低
性能指标
|
四线制
|
两线制
|
|
精 度
|
1%～0.1%
|
显示屏
|
OLED
|
LCD |
|
迁移量
|
10m
|
显示位数
|
5位半
|
|
|
***大量程
|
30m
|
重复性
|
1mm
|
|
|
供电电压
|
24V DC
|
电源容量
|
10W
|
1W |
|
接线形式
|
四线制
|
输出信号
|
(4～20)mA、HART
|
|
|
负 载
|
＜750Ω
|
环境湿度
|
0～95%RH
|
＜350Ω |
|
环境温度
|
-40℃～+80℃
|
探头耐温
|
-60℃～+250℃
|
|
|
通讯接口
|
RS-485/HART/Modbus
|
调试接口
|
红外（遥控器）
|
|
|
可测壁厚
|
不限
|
介质要求
|
粘度<30mPa·s
|
|
|
变送器
|
|
外壳材质
|
铸铝/不锈钢
|
防爆标志
|
ExdIICT6 Gb
|
ExdIICT6 Gb、ExiaIIBT6 Ga |
|
电气接口
|
M20*1.5（可转其他接口）
|
防护等级
|
IP65/IP67
|
|
|
传感器
|
|
外壳材质
|
PBT/合金铝/不锈钢
|
防爆标志
|
ExmbIICT6 Gb
|
|
|
电气接口
|
G1/2〃（F）（可转其他接口）
|
防护等级
|
IP67
|
|
常见测量介质
|
液 氯
|
液 氨
|
氯 乙 烯
|
液 化 气
|
烯 烃
|
C4～C10
|
乙 烯
|
|
丙 烯
|
丁 烯
|
丁 二 烯
|
液 碱
|
甲 胺
|
溴 素
|
环氧乙烷
|
|
丙 烷
|
戊 烷
|
正 丁 烷
|
氯 硅 烷
|
氯 甲 烷
|
二 甲 醚
|
环氧丙烷
|
|
汽 油
|
柴 油
|
乙 醚
|
煤 油
|
氯 化 氢
|
异 丁 烯
|
环氧乙烷
|
|
硝 酸
|
硫 酸
|
盐 酸
|
氢 氟 酸
|
醋 酸
|
氟 化 氢
|
偏二甲肼
|
|
甲 醇
|
乙 醇
|
丙 醇
|
乙 二 醇
|
乙 醛
|
正 丁 醇
|
变压器油
|
|
氰 醇
|
丙 酮
|
精 苯
|
甲 苯
|
苯 酚
|
石 脑 油
|
三氟丙烯
|
|
盐 水
|
甲 醛
|
酸 性 水
|
羰 基 镍
|
轻 芳 烃
|
硫 化 氢
|
三乙基铝
|
|
乙 腈
|
醋 酐
|
草 甘 膦
|
苯 乙 酮
|
四氧化硅
|
三氯化磷
|
医药中间体
|
|
苯 乙 烯
|
抽 余 油
|
三氯乙烯
|
三氯氢硅
|
四氯乙烯
|
三氧化硫
|
ABS低聚物
|
订货选型
|
图科电子液位计
|
TK-LW
|
|
防爆型式
|
G
|
隔爆型 Ex d ‖C T6 Gb
|
|
B
|
本安型 Ex ia ‖B T6 Ga
|
|
探头形式
|
1
|
单探头
|
|
2
|
双探头（自校准型）
|
|
3
|
三探头（双校准）
|
|
精度等级
|
A
|
1%
|
|
B
|
0.5%
|
|
C
|
0.2%
|
|
D
|
0.1%
|
|
E
|
±1mm
|
|
输出方式
|
A
|
（4-20）mA
|
|
H
|
（4-20）mA + HART
|
|
R
|
RS485
|
|
接线形式
|
L
|
两线制
|
|
S
|
四线制
|
|
供电类型
|
D
|
24V DC
|
|
A
|
220V AC
|
|
储罐类型
|
W
|
卧罐型
|
|
Q
|
球罐型
|
|
L
|
立罐型
|
|
过程温度
|
D
|
低温型（-60℃～+80℃）
|
|
C
|
常温型（-20℃～+80℃）
|
|
G
|
高温型（-20℃～+250℃）
|
|
安装方式
|
C
|
磁吸
|
|
Z
|
胶粘
|
|
H
|
焊接/固定支架
|
|
电气接口
|
1
|
M20*1.5
|
|
2
|
G1/2〃
|
|
3
|
NPT1/2〃
|
|
4
|
NPT3/4〃
|
|
5
|
其它
|
|
功能类别
|
B
|
标准型
|
|
Z
|
增强型
|
|
J
|
经济型
|
|
功能安全
|
S
|
通过功能安全完整性SIL3等级认证
|
|
选型说明
|
|
TK-LW
|
X
|
X
|
X
|
X
|
X
|
X
|
X
|
X
|
X
|
X
|
X
|
X
|
|
外贴式
液位计
|
防爆
型式
|
探头
形式
|
精度
等级
|
输出
方式
|
接线
形式
|
供电
类型
|
储罐
类型
|
过程
温度
|
安装
方式
|
电气
接口
|
功能
类别
|
功能
安全
|
供应商参考报价：￥15000
