[代理] Chroma绕线组件安规扫描测试器(19035)

绕线组件安规扫描测试器

MODEL19035系列

基本特点

■5kVac&6kVdc耐压测试

■1MΩ~50GΩ/5kV绝缘阻抗测试

■10mΩ~500kΩ直流电阻测试

■8信道扫描输出产品特色

■支持16信道扫描测试(19035only)

■高速接触检查(HSCC)

■次测项功能

■OSC开短路侦测

■GFI人体保护电路

■Flashover侦测

■面板锁定功能

■标准RS232接口

■可选购GPIB&HANDLER接口

■CE认证

台湾致茂/Chroma 19035绕线组件安规扫描测试器，为针对马达、变压器、加热器等相关绕线组件测试需求，所设计的综合安规测试器。大多数绕线组件具有多组绕组，如三相马达、双绕组变压器等，利用19035八信道扫描，无需手动切换测试点，达成多点一次测试完成，节省测试时间及人力成本。其提供OSC及DCR功能，检验测试过程中是否接触不良或有待测物短路的现象，解决马达、变压器等绕线组件测试时所发生的接触问题，提升测试质量及延长测试设备的寿命。针对不同的测试应用，包含以下机种机型:

◆马达、风扇专用型:19035-M

◆简易型(微型马达):19035-S

◆标准型(开关、线材、变压器、电热管):19035

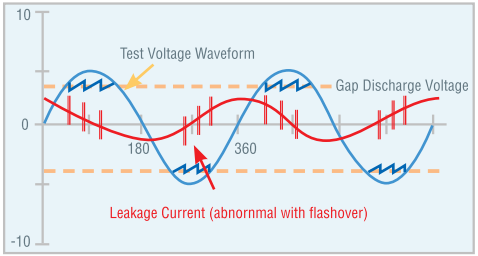

电气闪络侦测功能介绍

19035与Chroma其他安规测试系列仪器同样具有Flashover侦测功能。Flashover是绝缘材料内部或表面因高电界产生电气放电，待测物失去原有之绝缘特性，形成瞬时或非连续性放电，导致碳化导电通路产生或产品伤害。以漏电流判定常无法检出不良。须以测试电压或漏电流之变化率判定检出不良。因此Flashover侦测为高压测试不可或缺的检视项目之一。

次测项功能-绕线组件多颗测试

生产厂商为了提升耐压测试效率，常以并联测试做为解决方法。但并联测试时，无法正确设定电流上下限值，导致不良品流出或良品判为不良品;以及不良时需至后测站进行测试，增加站数及成本。为解决并联测试的困扰，19035系列提供次测项功能。当生产需要并联测试时，经由程序的编辑，以不良(Fail)做为次测项启动条件。意指当测试于主测项(并联)不良时，才会进行次测项测试(单颗)，即可判断出不良品为哪一颗待测物。此功能的导入，将大幅提升产线的耐压测试效率。

GROUNDFAULTINTERRUPT(GFI)人体保护电路

安全的测试设备必须具备有操作员触电时自动切断功能，即为GFI人体保謢电路。如图可知，可由电流表A1及A2分别得到i1及i2;当操作人员触电时，电流表分别测得不同数值，其差异为i1-i2=iH,当iH过高时，即判定为GFI不良，并会立即切断输出讯号，保障用户的安全。

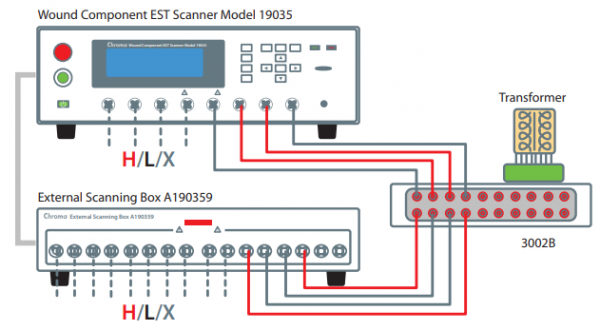

40信道扫描测试

每个选配件A190359扫描仪提供16个测试信道，每个信道都可设定为H(高压输出),L(参考点)或是Off(不设定)。19035与A190359的组合可让绕线组件测试更有效率。19035配合两台A190359，测试通道更可达40组，对于多脚或多颗待测物可以一次完成接触检查及测试。
