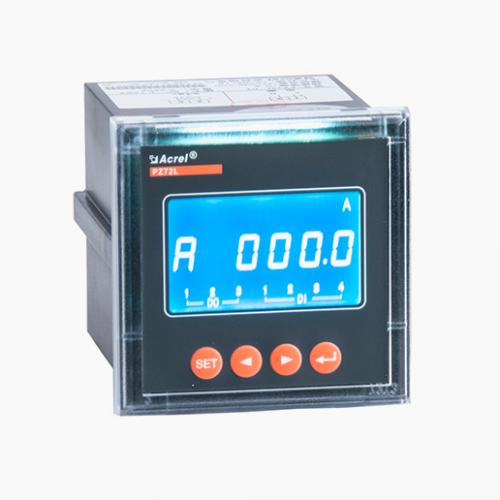

PZ系列交流检测仪表
安科瑞 缪凯伦
1 产品简介 功能： 该系列仪表采用交流采样技术，能分别测量电网中的电流、电压、功率、功率因数和电能等参数。可带RS485通讯接口、模拟量数据转换、开关量输入/输出等功能，实现电力参数、电气元件工作状态的远程传输，便于后台监控系统集中检测。
应用范围： 适用于高、低压电力系统中需要检测电力参数的场合。
订货范例： 具体型号：PZ72-E4/C 技术要求：输入相电压220V；电流变比400A/5A；接线方式三相四线；准确级0.5级。 通讯协议：RS485接口 Modbus/RTU协议 辅助电源：AC/DC220V
2 技术参数
|
技术参数
|
指 标
|
|
输入
|
标称值
|
电压：100V、220V、380V；电流：1A、5A
|
|
过 载
|
电流：持续1.2倍，瞬时10倍/秒；电压：持续1.2倍，瞬时2倍/秒
|
|
频 率
|
45Hz～65Hz
|
|
功 耗
|
＜0.5VA
|
|
精度等级
|
电流、电压：0.5级 频率：0.05Hz
有功功率、有功电能：0.5级 无功功率、无功电能：1.0级
|
|
输出
|
模拟量
|
4-20mA、0-20mA、0-5V等
|
|
通 讯
|
RS485 Modbus-RTU协议/Profibus-DP协议，1位起始位、8位数据位、1位停止位，1200/2400/4800/9600/19200bps
|
|
电 能
|
2路集电极开路的光耦脉冲
|
|
报 警
|
1路无源常开触点：1A/30VDC、2A/250VAC，高、低、不平衡报警均可设置
|
|
开关量输入
|
无源接点输入方式：内置电源，光耦隔离
|
|
开关量输出
|
继电器常开触点输出：1A/30VDC、2A/250VAC
|
|
显 示
|
LED、LCD显示，范围-9999~9999，倍率任意设置
|
|
电源
|
电压范围
|
AC80-270V或DC100-350V
|
|
功 耗
|
＜4VA
|
|
绝缘电阻
|
≥100MΩ
|
|
工频耐压
|
电源/输入/输出之间2kV/1min
|
|
平均无故障工作时间
|
≥50000h
|
|
环境
|
温 度
|
工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃
储存温度：-20℃~+70℃
|
|
湿 度
|
≤93%RH，不结露，无腐蚀性气体场所
|
|
海 拔
|
≤2500m
|
3 产品选型 48型产品规格
72型产品规格（一）
72型产品规格（二）
80型产品规格（一）
80型产品规格（二）
96型产品规格（一）
96型产品规格（二）
42型产品规格（一）
42型产品规格（二）
4 外形尺寸
|
型号
|
面框尺寸（mm）
|
壳体尺寸（mm）
|
开孔尺寸（mm）
|
|
W1
|
H1
|
W2
|
H2
|
D
|
W3
|
H3
|
|
PZ48(L)
|
48
|
48
|
44
|
44
|
100
|
45
|
45
|
|
PZ72(L)
|
75
|
75
|
66
|
66
|
98
|
67
|
67
|
|
PZ80(L)
|
84
|
84
|
75
|
75
|
98
|
76
|
76
|
|
PZ96(L)
|
96
|
96
|
86
|
86
|
92
|
88
|
88
|
|
PZ42(L)
|
120
|
120
|
106
|
106
|
92
|
108
|
108
|
