[新品] 制氧系统充钢瓶(HHO)

一、产品介绍

HHO-Y型医用分子筛制氧系统采用分子筛变压吸附技术（即PSA）。系统采用国外***品牌的空气压缩机，高效节能，为制氧系统源源不断的提供压缩空气原料。同时配置了由我公司独立生产的空气纯化干燥机，比一般的冷干机性能提高了50%，既从源头上确保了成品氧的质量，又有效延长了分子筛的使用寿命。

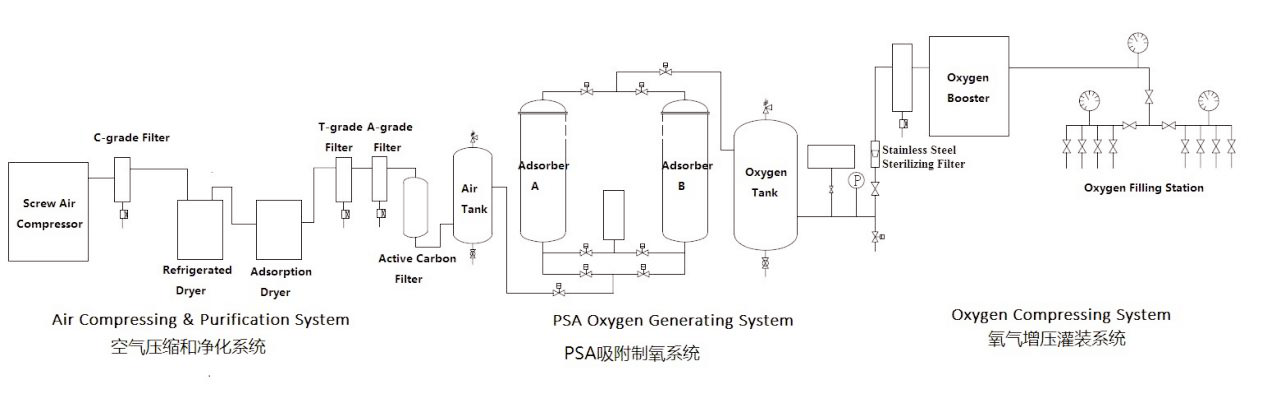

二、系统工艺流程图

三、产品优势

3.1 先进性

3.1.1 以空气为原料，现场制氧、现场使用，氧气无需运输和罐装，使用方便。氧气压力可根据需要调节。

3.1.2 压缩空气配置了空气纯化干燥处理，洁净的压缩空气原料， 有利于延长分子筛使用寿命

3.1.3 先进的联控系统，PLC触摸屏控制及显示，全自动运行，高度智能化，实现多台机组联合运行，可实行远程监控管理。 使医院更具备制度化、科学化、现代化的供氧管理模式，提升医院档次。

3.2 安全性

3.2.1 PSA技术是通过物理方式，在常温低压下制取氧气，不存在运输分装的环节，大大减少了安全隐患。

3.可靠性

3.3.1关键零部件均采用全球知名厂商的高品质产品，确保产品性能可靠。控制系统经严格检测，可长期稳定运行。

4.经济性

4.1.1 使用PSA制氧，物理原理，以周边空气为原料，经济环保，低能耗，高效率，降低单位用氧成本，投资见效快。

4.2.2 设备结构设计紧凑，减少占地面积。优化的工艺流程，更高效节能。

四、主要技术指标

氧气流量：3~65Nm3/h（单机组）

氧气浓度：93%±3%

氧气压力：0.3-1.0MPa（可调、可增压）

氧气常压露点：-43℃

五、工作原理

运用PSA变压吸附原理精心研制，以优质制氧分子筛为吸附剂，直接在常温下从空气中分离制取氧气。经过干顺净化处理的压缩空气。进入装有分子筛的吸附塔，空气中的氮气、二氧化碳，水份等被大量吸附以分子筛固相中，而氧气因吸附量小而在气相中富集输出。当吸附剂吸附达到饱和时，则降低压力使沸石分子筛解吸再生，使得沸石分子筛得以重复使用。系统设置两个吸附塔，一塔吸附产氧，一塔脱附再生，利用进口PLC控制循环交替两塔，以实现连续产出高品质氧气。

六、应用领域

医院（方舱医院、临时急救医院、扩建医院、新建医院、改造医院、战地医院）

宾馆

商场

企事业单位......

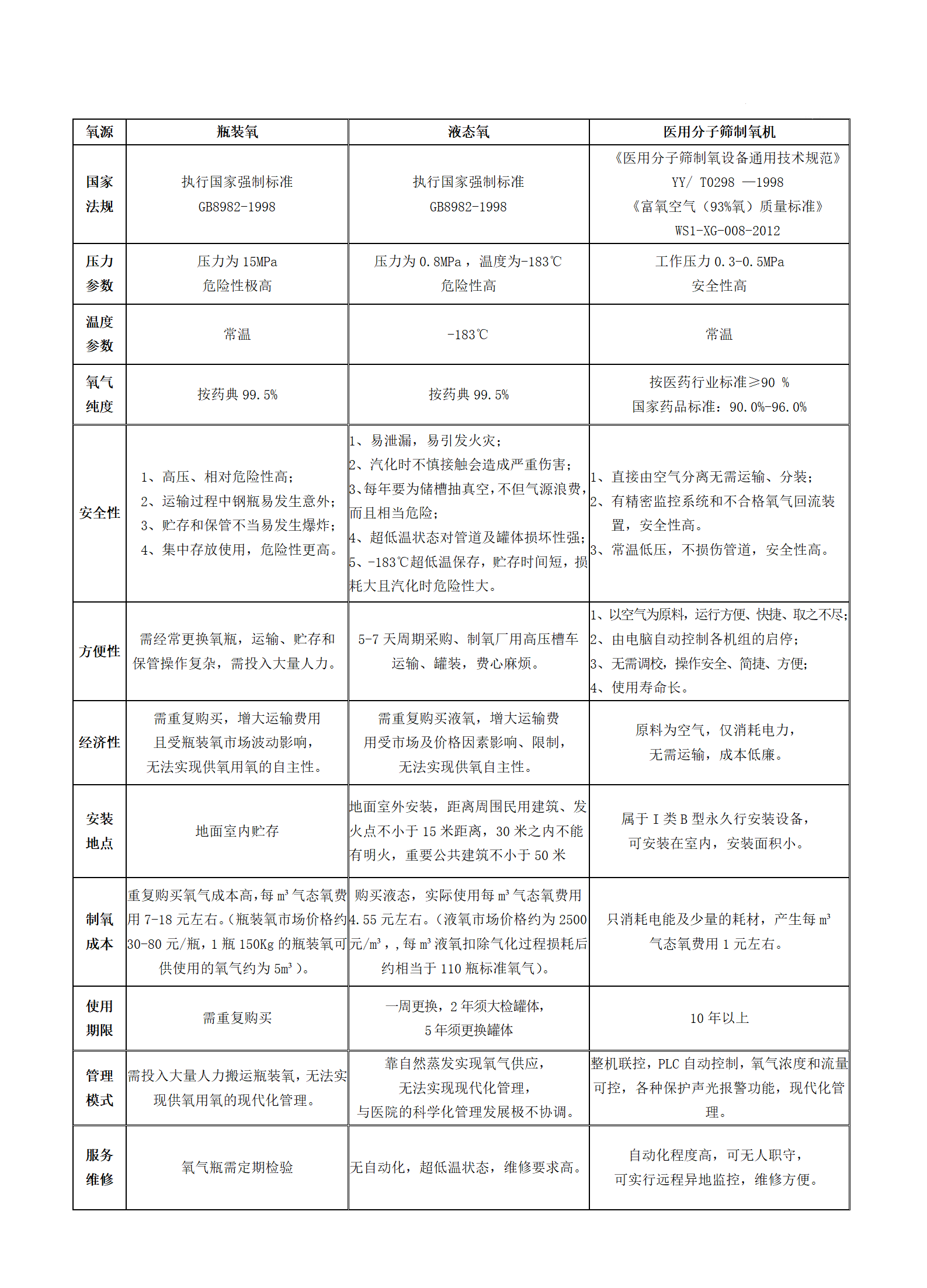

七、钢瓶氧、液态氧和医用分子筛制氧系统三者对比

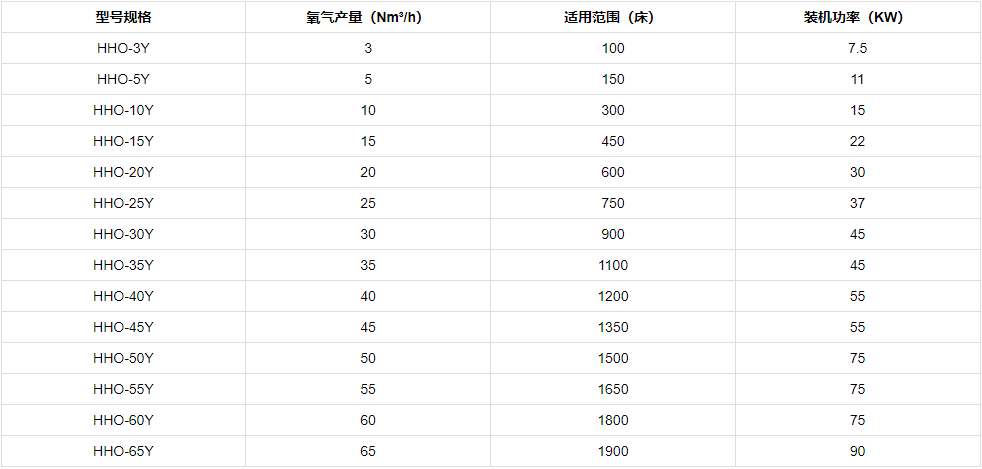

八、医用分子筛制氧系统配置表

备注：

1、本表中所列数据以0.6MPa（表压）的原料压缩空气，20℃环境温度，0米标高和80%湿度为设计基准；

2、安装环境、现场为室内防爆区，环境温度须≤45℃，且通风条件良好；

3、系统安装电源条件：220/380V，50HZ，氧气压力要求高于0.5MPa时，可增压至用户所需压力；

4、表中装机功率指代压缩机装机功率，其他所需功率另加；

5、系统运行噪音可保持在80分呗；

6、适用床位，仅供参考。所有数据如有变动，按实际提供的数据为准。
