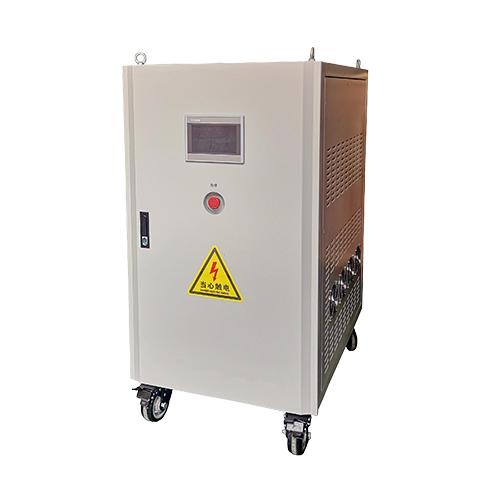

技术特点:(三相变频电源HJ53系列)
1、一机多用模式 电源具备 三相标准模式,三相独立模式、并联单相模式
2、三相标准电源 三相电压可独立在线调节;
3、三相独立模式 每相电压、频率 可独立调节);
4、并联单相模式 三相并联单相输出
5、输入输出完全隔离技术,电源安全可靠;
6、采用SPWM正弦波脉宽调制技术,反应速度快,输出稳定;
7、IGBT高频静止逆变,体积小、重量轻、噪音低、效率高;
8、适用于阻性、感性、整流性等各种负载;
9、具有过热、过流、短路等异常状况多重保护功能;
工作原理:
输入
|
|
整流
|
|
滤波
|
|
功率逆变
|
|
|
|
|
|
|
|
|
|
|
|
SPWM
合成
|
|
变压及滤波
|
|
|
|
|
|
|
|
波形合成
|
|
PID控制
|
|
测量反馈
|
|
|
|
|
|
|
|
|
|
主板控制
|
|
电压控制
|
|
有效值
|
|
输出
|
技术参数:
型 号
HJ-53020
输出容量
20KVA
输入制式
三相三线+地线
输入电压
380V±10%
输入频率
50Hz/60Hz±5Hz
输出制式
三相四线+地线
输出电压
低档:0.1V~150.0V (L-N) //0.1V-260.0V(L-L)
高档:0.1V~300.0V (L-N) //0.1V-520.0V(L-L)
电压调节步幅
0.1V
电压调节
三相电压可统调,三相电压每相可分调
输出频率
定频:50Hz、60Hz 调频 45~65Hz,
频率调节步幅
0.1Hz
频率稳定度
≤±0.05%
电压稳定度
≤±1%
波形失真度
≤2%(线性负载)
源电压效应
≤ ±0.5%
负载效应
≤ ±1%
三相相位角
120°±1°
效 率
≥85%(满负荷测试)
显示
频率
分辨力0.1Hz 精度:±0.02%读数
相电压
分辨力0.1V 精度:±0.5%读数+(±0.2%量程)
电流
分辨力0.001/0.01/0.1A 精度:±0.5%读数+(±0.5%量程)
功率
分辨力0.001/0.01KW 精度:±0.5%读数+(±0.5%量程)
预置功能
输出电压、输出频率
记忆组功能(选配)
具备10组快捷记忆组功能(显示为液晶触摸屏时)
保护功能
过载、过流、过热(85℃±5℃)、短路、过压等保护
报警功能
保护装置动作后发出报警信号,显示故障信息,方便查找故障
外壳防护等级
IP20
通信接口(选配)
RS-232(标配),RS-485(选配) MODBUS RTU协议
远程控制
模拟量控制(选配)
外形尺寸
450*950*950(W*H*D)
重量kg
265
