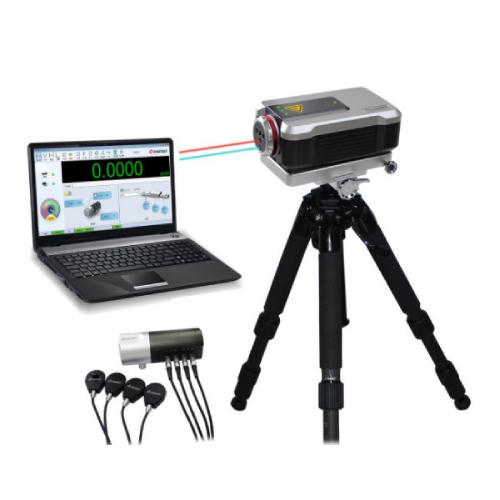

机床激光干涉仪(SJ6000)

中图仪器SJ6000机床激光干涉仪采用激光双纵模热稳频技术，可实现高精度、抗干扰能力强、长期稳定性好的激光频率输出；采用高精度环境补偿模块，可实现激光波长和材料的自动补偿；干涉镜与主机分离设计，避免干涉镜受热影响，保证干涉光路稳定可靠。在测量精度、测量速度、测量类型等方面为用户提供了更多选择。

SJ6000机床激光干涉仪产品参数

产品型号：SJ6000

产品名称：SJ6000激光干涉仪

稳频方式：双频激光热稳频

稳频精度：0.05ppm

线性测量精度：0.5ppm（0-40）℃

线性测量距离：（0-80）m（无需远距离线性附件）

角度测量精度：±不低于±0.04% ±0.5 ±0.1M µm/m

测量分辨力：1nm

动态采集频率：50KHz

预热时间：≤6分钟

工作温度范围：（0-40）℃

环境温度范围：（0-40）℃，环境湿度：0-95%

主要特点：应用范围广、测量精度高、操作方便

特点

1.测量精度高、速度快，稳定性好

①使用高性能氦氖激光器，结合伺服稳频控制系统，达到高精度稳频(0.05ppm)

②以光波长(633nm)为测量单位，分辨率可达nm级

③使用高速光电信号采样和处理技术，测量速度可达到4m/s。

④配合有环境补偿单元，在环境变化的情况下，也可以得到较高的测量精度

⑤分离式干涉镜设计，避免了测量镜组由于主机发热而引起的镜组形变

2. 应用范围广

①可以实现线性、角度、直线度、垂直度、平面度等几何量的检测

②结合我们的软件系统，可以用于速度，加速度，振动分析以及稳定度等分析

③可实时监控精密加工机床等机器的动态数据，进行动态特性分析

3.软件界面友好

①使用当前热门的软件界面开发工具，软件界面人性化，操作简单。

②将静态测量和动态测量两种功能合并到一个软件中，更方便用户切换测量类型。

③向导式操作，流程清晰，更符合国内用户的使用习惯。

4 性价比高

性能达到了国外仪器的水准，价格是国内仪器的良心价。

SJ6000机床激光干涉仪功能

SJ6000机床激光干涉仪具有测量精度高、测量速度快、*高测速下分辨率高、测量范围大等优点。通过与不同的光学组件结合，可以实现对直线度、垂直度、角度、平面度、平行度等多种几何精度的测量。

在相关软件的配合下，还可以对数控机床进行动态性能检测，如可以测量数控机床的定位精度、重复定位精度、微量位移精度等动态参量，可以进行机床振动测试与分析，滚珠丝杆的动态特性分析，驱动系统的响应特性分析，导轨的动态特性分析等，具有高的精度和效率，而且及时处理数据，为机床误差修正提供依据。
