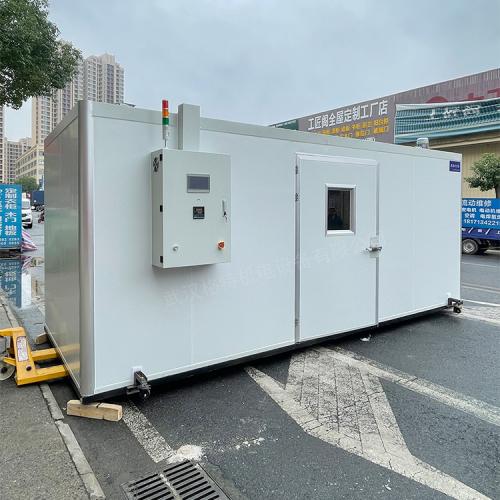

新能源锂电池高温老化房(GT/BIR-48A)

一、设备的性能指标：

功能要求室内空气加温，长期稳定在所设范围内

测试方法及

满足标准GB/T 11158-2008 高温试验技术条件

GB/T 2423.2-2001 试验B：高温试验方法

GB/T 2423.2-2008 电工电子产品环境试验 第2部分：试验方法 试验B：高温

GB/T 5170.2-2008温度试验设备检验方法

二、设备的供电条件和电源：

供电条件和电源AC380V三相四线加保护接地

电压允许波动范围：AC±10% V

频率允许波动范围：（50±0.5）ＨZ

TN-S方式供电或TT方式供电

保护地线接地电阻小于4Ω

要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须独立控制本设备使用

三、新能源老化房的结构特征：

1、老化房的结构：老化房整体采用拼装式结构：墙板采用岩棉板拼接，可拆卸；老化房整体是建立在地面上。

内壁材料：SUS304不锈钢材质t0.5mm

外壁材料：表面作静电彩色喷涂处理t0.5mm

房体保温材料：保温介质为硅酸铝纤维棉，房体保温材料厚度：50 mm

门保温材料：硅酸铝纤维棉

老化房采用5面库板保温设计，地面铺设201不锈钢板2mm厚度花纹板

老化房四周采用保温平整状库板连接，库板顶部采用半圆铝型材连接

老化房外边缘采用型材包边处理

2、老化房的房门：双开步入式门，门洞设置（2200mm*2100mm）(宽*高)

老化房开一个门洞，详见结构图

大门拉手内外开启式，门防反锁装置

门上设置观察视窗2个，可视范围：宽400mm，高1000mm

门外部安装耐高温的硅胶密封条、门铰链、门锁。可保证门的机械强度和密封性，整体门框结构，密封性好，内部加强筋固定，高强度，防撞，耐久性高，主要应对于频繁开关门

3、新能源老化房老化房的空气调节通道：老化房侧面设置调和室（两间老化房错开安装）：安装加热机组、循环风机、风管导流装置、风管。循环风通过风管从顶部吹入室内，百叶出风口调整风向。调和室底部设置回风口，循环风机强力送风循环，形成闭环控制模式，保证老化房温度均匀；在机台底部设置压力平衡口，当老化房内部压力出现正负压时自动平衡。
