HZW系列闸门开度传感器
一、 概述:

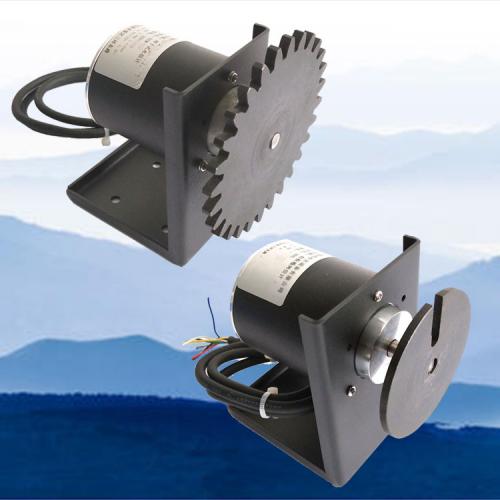

HZW系列闸门开度传感器是针对闸门测量的特点,采用光电式或接触式编码器,在内部配以精密的变速机构制造而成。其输出信号有并行格雷码、串行RS485、4-20mA标准模拟量以及SSI同步串行信号等多种方式供用户选择。该传感器安装方便,适应性强,稳定可靠,集检测与A/D转换为一体,具有断电记忆跟踪功能。适合对各类闸门(平板门、弧形门、人字门、门机、桥机等)的起吊高度进行测量。其功能、特点,可靠性等深受广大水利水电工程技术人员的信赖和好评。
二、 主要技术指标:
编码特性:每周1024组编码,连续64周(即1024*64)
工作电压:DC12-24V
外型尺寸:见图1
使用环境温度:-20℃~+75℃(不结露)
保存环境温度:-25℃~+80℃
消耗电流:≤80mA
防护等级:IP64
输出信号(可选):A-4-20毫安;B-并行格雷码;M-RS485;S-串行SSI信号
三、接线关系
1、光电接线(用不到的功能线忽略):
线色
|
红
|
黑
|
蓝
|
绿
|
黄
|
白
|
特性
|
电源+
|
电源、4-20mA -
|
4-20mA+
|
清零线,与-短接3秒当前数据置0
|
485A
|
485B
|
3、8192并行格雷码:
19芯航空插头,1—114为数据从低到高D0-D13,19为公用线
