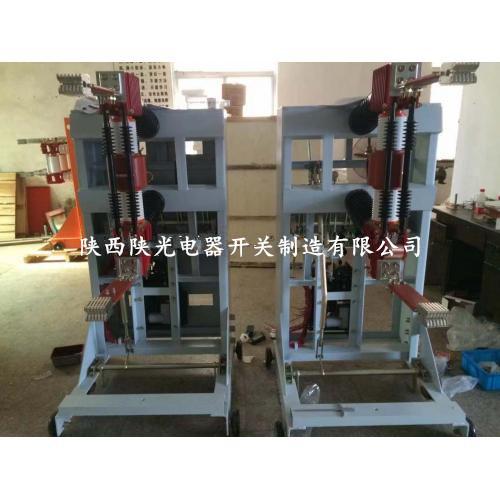

[新品] 27.5KV户内单相铁道铁路高压真空断路器(ZN42-27.5/1250/2500A)

产品概述

陕西平高智能电气有限公司ZN42-275户内单相高压真空断路器(以下简称断路器)为手车式结构，手车上可装***电流互感器(LZBJ一275)。断路器设计、制造符合JB6463-92《电气化铁道用断路器技术条件》。

1.1主要用途和适用范围

断路器适用于单相交流50Hz，额定电压27.5kV级的电气化铁道供电系统，作为开、合负载和开断故障电流的***开关。既可单独安装于网栅间隔内.也可装入 JYN一275开关柜中。该产品的操动机构为弹簧储能式。可使用交直流电源实现电动操动，亦可用手动操作。

1.2 型号含义

ZN42--275()/口--口

额定短路开断电流(ka)额定电流(A)

普通型、无标记

环境特征{

C-用于高海拔(3000m)

额定电压(kV)设计序号户内式真空断路器

1.3正常使用条件TERUIDEGYDO

a)户内;

b)周围空气温度:上限+40℃，下限一25℃; c)海拔:普通型不超过1000m，

高原型不超过3000m;

d)相对湿度:日平均不大于95%，月平均不大于90%;

e)其它环境条件符合GB11022-89《高压开关设备通用技术条件》及JB6463-92《电气化铁道用断路器技术条件》的要求。

1.4操作电源

额定电源电压:~110V，~220V。

a)合闸电压范围:80%~110%额定电源电压: b)分闸电压范围:65%~120%额定电源电压;

c)储能电机电压范围:85%~110%额定电源电压。

陕西平高智能电气有限公司ZN42－27．5型户内铁道高压真空断路器，本断路器采用了特殊的触头材料，使灭弧室开断能力在为提高，载流水平较低，而且有很长的电寿命，本断路器结构简单，开断能力强寿命长，操作功能齐全，无爆炸危险，维修简便，尤其适用于开断重要负荷及频繁操作场所。额定电压27．5KV，单相交流50Hz的铁道用单极户内高压开关设备。其断路器与操作机构为一体，操作机构为弹簧储能式。专供电气化铁道开、合负载和开断故障电流之用，本产品是引进德国西门子技术制造的国产化产品。
