矿用干式变压器(KSG)

一、产品规格型号及其含义

K——矿用；

S——三相；

G——干式；

二、产品用途以及结构说明

KSG矿用一般型干式变压器主要使用于不存在爆炸危险的金属与非金属矿山，为矿山和矿井下给各种设备供电，也用于公路铁路隧道的供电。这里所说的矿山和矿井包括：铁矿、铜矿、金矿、铝矿、钨矿、锰矿等各种金属矿和非金属矿。

 KSG矿用一般型干式变压器具有安全、可靠、节能、防火、不产生有害气体、不污染环境和维护简单等优点。产品性能指标优越，在整个使用寿命期间都保持电气性能和机械性能。适应于防火要求高、负荷波动较大以及耐热等级高的环境中。

矿用一般型干式变压器作为非煤矿供电系统中的电气设备，10kV/6KV高压电往前一级高压配电装置输入到干式变压器一次侧带电，二次感应输出低电压，经独立使用的馈电装置供给设备使用。输入电压可适应额定电压+5%至-5%的线路电压。如果需要改变高压输入分接电压时，在确认变压器不带电的状态下。变压器容量为50-2000KVA，输入电压为：10KV或者6KV，输出电压为：1200V、693V、或者400V。

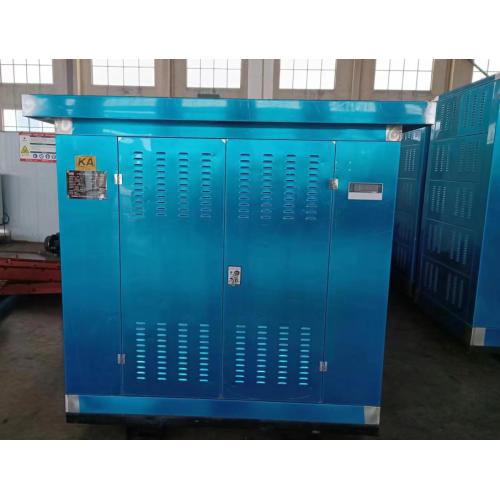

矿用一般型干式变压器由单独的干式变压器、壳体和电缆组成一体。箱壳用钢板焊接而成，主体侧面加通风孔，以增加散热面。干式变压器箱体下部有四个吊板，当吊起整机时必须同时使用。箱体下部设有滑靴。干式变压器箱体下部设有二个M12外接地螺栓，并有接地符号。铁芯采用高导磁优质冷轧硅钢片、接缝小、损耗低，噪音小。线圈采用全铜绕制，层间、匝间采用耐热绝缘材料，H级耐热等级，可在180℃环境下长期运行。漆对线圈真空浸漆，浸渍漆完全渗到线圈深层。160—170℃烘燥固化，机械强度高。器身采用变压法真空干燥，器身表面覆盖一层防潮晕漆，有良好的绝缘性能。
