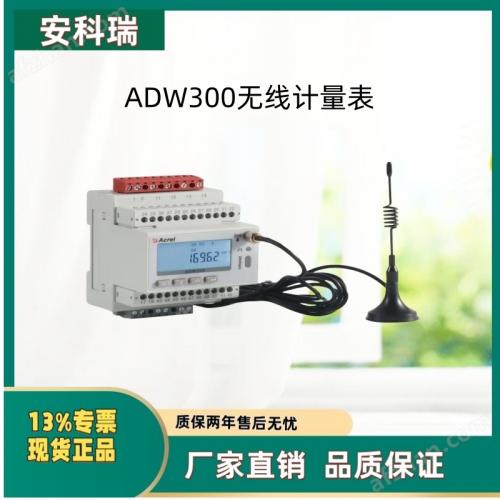

三相四线4G无线智能电表(ADW300/4G)

一、产品概述

ADW300 三相四线4G无线智能电表以工业级微处理器为核心，采用外接开口式CT ，支持免停电安装，具有体积小、精度高、功能丰富等优点,满足空间苛刻的低压柜及楼层配电箱安装要求，可支持 RS485 通讯和 Lora、NB、4G、wifi 等无线通讯方式。是电气安全管理、能耗管理项目、环保用电监管及运维项目数据采集与分析、在线监测的理想选择。

二、技术参数

1、 有功电能精度：0.5S级、1级，无功电能精度：2级；

2、 电压规格：3×100V、 3×57.7/100V 、3×380V、3×220/380V、3×380/660V、3×660V；

3、 电流规格：3×1(6)A，3×20(100)A；

4、 辅助电源：DC24V、AC85~465V；

5、 工作温度：-25℃~+55℃；

6、 相对湿度：≤95℅（无凝露）；

7、 支持有功脉冲输出；

8、 外形尺寸：72*87.8*71.5，支持标准DIN35导轨安装。

三、功能特点

1，丰富的通信方式，支持RS-485 通信口，可支持多种无线通信4G、NB、WIFI、LORA等无线通讯方式，其中4G、NB、WIFI可以实现MQTT协议，HTTP协议，TCPIP透传等多种网络协议接入

2，多路I/O 口配置，4路DI、2路DO，开关量输出可配合控制开关或者实现报警输出功能

3，可支持剩余电流及线缆测温功能

4，免停电安装，便于运维项目中不停电情况下进行施工

5，独立电源供电方式AC/DC85~265V 宽电压

6，支持分时计费、定时记录、定值越限

7，具有电能质量分析（谐波测量，电压、电流总谐波以及2-31次分次谐波测量；）、数据冻结及事件记录（支持上12月历史电能）、需量功能

8，支持掉电检测，数据掉电上传

四、接线示意图
