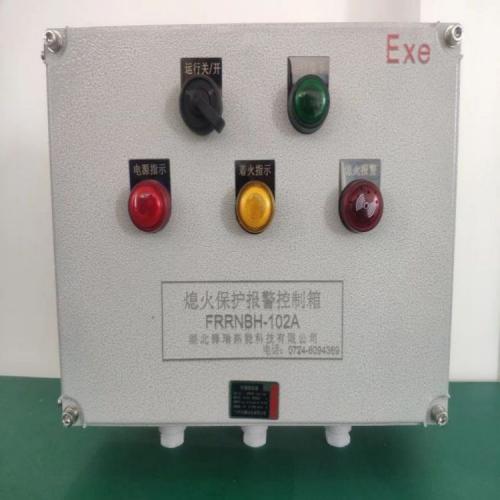

[新品] 钢厂烤包器熄火保护报警装置(FRRNBH-102A)

  防爆箱内装有FRZJ-102紫外线火焰检测器、断路器、中间继电器、时间继电器、按钮、指示灯等控制元件。电器元件均采用国内知名品牌，以确保设备运行可靠。系统具有熄火连锁保护，当系统运行中出现意外熄火，可及时关闭燃气电磁阀，保证系统安全，并可将着火、熄火信号以开关量和模拟量的形式上传至上位机，便于操作人员进行监控。本控制系统操作简单、安全、可靠。1、火焰探头安装：

1、FRZJ-102紫外线火焰检测器是一种非接触式火焰监测器，用户安装时请将探头对准火焰。探头使用的***高温度为80℃，用户在燃烧器或其他高温设备上使用时，探头前的检测通道必须通风冷却，检测通道直径不小于Φ18，探头的安装螺纹为M20×1.5（预留G1¼外螺纹的防爆挠性软管接口）。

2、防爆箱的安装：

防爆箱的结构为壁挂式，用四只M8的螺栓就设备现场合适位置安装既可, 安装位置要避免受到高温、强烈震动或冲击。

3、接线请参照控制箱内接线图。

4、电源AC220V/50Hz 6A如果用户使用的交流电源为不接地电源，如隔离变压器供电，请将电源的一根线接地。

5、注意火焰信号线不能与强电流动力线穿在一根管道内，而应单独走线。安装且确认接线无误之后，即可通电运行。
