双膜气柜(20-5000m3)

双膜气柜 Double membrane gas holder

功能描述

在实际生产过程中，厌氧产生的沼气量会随着温度、原料的供应、后端用气量的变化，系统中沼气的压力也会波动。在系统中加入双膜气柜，一般设计存储时间为1～8小时，沼气进入双膜气柜中进行存储缓冲、稳定压力。

双膜储气柜主要由底膜、内膜、外膜、气柜稳压系统、泄露检测系统、气量检测系统、超压安全水封、控制系统、冷凝水排放系统等组成。

底膜、内膜、外膜共同形成两个空间。内膜空间作为储气空间存储各种气体（如沼气、空气、二氧化碳、氧气），并根据储气量自动收缩膨胀。外膜为3/4形状球体，承压并保持刚度，起保护作用。

气柜稳压系统，是通过气柜风机的持续供风以保持气柜的工作压力（输出气体压力）不变，能够有效地保护气柜，风机自动调节夹层中空气的进出风量，保证双膜气柜***佳的稳压效果。气柜泄露系统中甲烷浓度传感器安装在外膜内侧顶部，将报警信号远传至中控室。气量检测系统能即时显示气柜中的沼气储量。气柜外膜设置观察窗，方便即时观察内膜的情况。

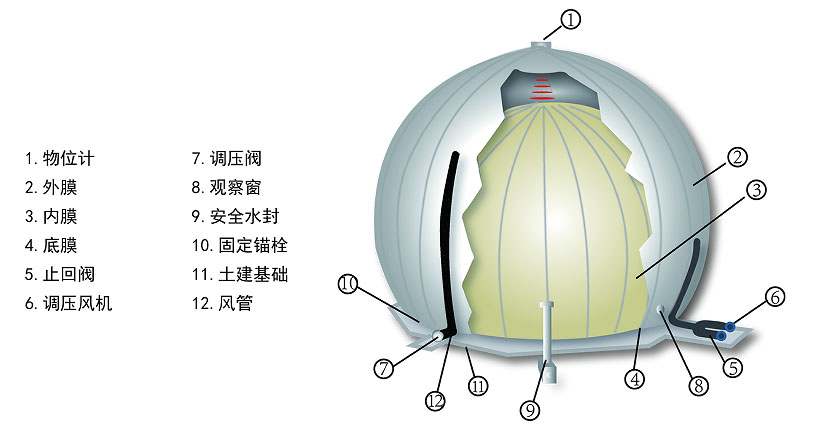

气柜结构

气柜特点

可按需定制                                                              稳压效果好

外形美观                                                                 安装简单、周期短

结构简单，造价低                                                   存储容积20～8000m3

多重保护措施，安全性能高，免维护                      进口防腐专用膜材，使用寿命长

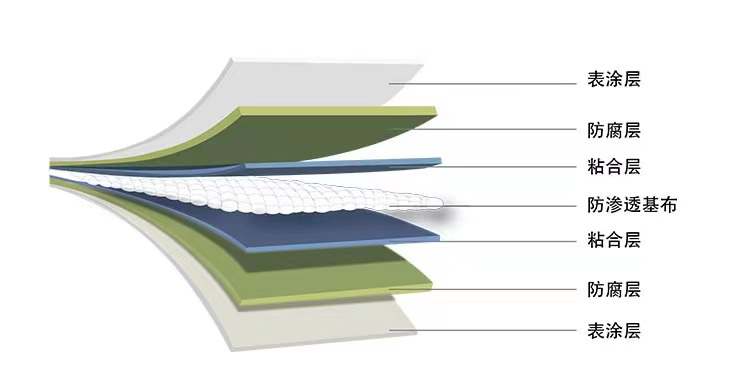

膜材介绍

双膜储气柜膜材均采用进口防腐专用膜材，主要由高强抗拉纤维、气密性防腐涂层、表面涂层组成。膜材拉伸强度高，一般选择范围在9000 N/5cm至 7,000 N/5cm.外膜采用PVC/PVDF涂层，具有阻燃B1级、防静电，良好反光效果、抗紫外线、自洁性、耐老化、耐低温等功能。内膜、底膜具有良好的气密性，具有阻燃、防沼气渗透、耐磨、耐褶皱、耐硫化氢防腐蚀。

                 并符合以下标准：

                 防火标准：DIN 4102 B1、GB8624B1

                 防水标准：DIN 51635

                 防冻标准：EN1876

气柜选型

双膜气柜的储气容积应能满足用气平衡，一般分为以下几种情况；

1、民用储气容积可按日平均供气量的50%~60%确定；

2、发电机组连续运行时，储气容积应按发电机日用气量的10%~30%确定；发电机组间歇运行时，储气容积应大于间歇发电时间的总用气量；

3、净化压缩时，储气容积应按日用气量的10%~30%确定；

4、在确定气柜单体积时，应考虑气柜维修期间供气系统的调度平衡。对于不间断供气的用户，气柜数量不得少于2个。
