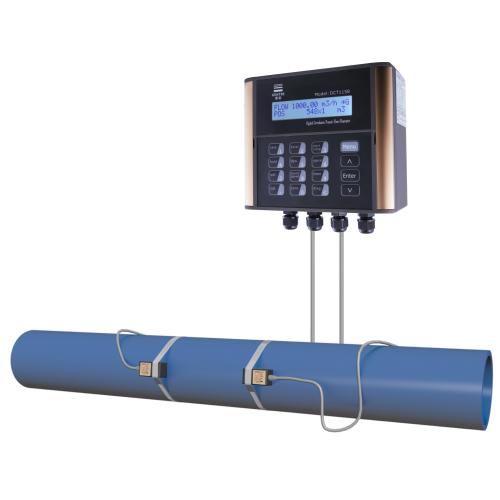

建恒外夹式超声流量计DCT1158C

产品特点

·外夹式安装，无需破管，现场无需停产，特别适用于各种耐压要求的现场流量测量

·RS-485通讯接口，支持MODBUS协议;

·变送器防护等级达到IP65，传感器防护等级达到IP68

·全窗口化的软件设计，轻松设定管径、管材质等参数;

·模块化一体式设计，搭配壕金翻盖，简约时尚;

·超大规模集成电路设计

·独立菜单操作，液晶背光显示，操作读取，一目了然。

·日、月、年流量累积功能，带有补偿断电时间段流量功能

应用行业

        自来水、污水处理、海水淡化、纯水/超纯水、工业循环水、中水、冷却水......

产品配置

        建恒DCT1158C超声波流量计由变送器和传感器两部分组成，产品还可以配备yongjiu安装夹具，无需日常维护，长期提供可信:无漂移的测量。即使是diyi次使用，也可轻松实现准确测量。

        该款产品可拓展使用太阳能防雷电源、防爆等功能模块，使产品能满足各种应用环境的需求。

技术参数

产品接线

规格尺寸

传感器安装方法

V型安装方法适用管径范围:25mm~400mm(同侧，不应在管道顶部或底部安装选点)

V型安装方法

Z型安装方法适用管径范围:100mm~1200mm(异侧，不应在管道顶部或底部安装选点)

Z型安装方法

选择测量点

超声波流量计在所有流量计的安装中是zui简单便捷的。只要选择一个合适的测量点，并把测量点处的管道参数输入到流量计中，把传感器安装在管道上即可进行测量。安装时应遵循以下原则:

选择原则

·选择充满流体的管段，如管路的垂直部分（流体尽量向上流动）或充满流体的水平管段。

·选择管材均匀致密，易于超声波传输的管段。

产品选型

选型格式：DCT1158C  -A-B-C-D-E-F

名称：经济型超声波流量计

安装方式：挂墙式

流速范围：±0.01~5m/s

准确度等级：1级

重复性：0.2％

键盘：16（4x4）轻触按键

显示屏：20x2点阵字符背光液晶显示

电源：10~36VDC@1Amax

外壳材质：PC/ABS塑料，防护等级：IP65

环境温度：-10~50℃

输出：频率输出@0-5kHz，OCT方式；4-20mA输出

通讯：RS-485通讯接口，支持Modbus协议

I/O选项

OCT 频率输出，4-20mA输出，RS-485通讯接口

GPRS功能

传感器描述

常温外夹式传感器（CP035）

安装方式：外夹式

可测管径范围：25mm~1200mm

传感器标准电缆长度：9m

材质：CPVC

工作温度：0℃~+60℃

高温外夹式传感器（CH020）

安装方式：外夹式

可测管径范围：25mm~1200mm

传感器标准电缆长度：9m

材质：不锈钢/PEI

工作温度：-40℃~+150℃

yongjiu外夹式传感器（MC035）

安装方式：yongjiu外夹式

可测管径范围：65mm~1200mm

传感器标准电缆长度：9m

探头外壳：锌合金/PEI;底座：碳钢

测量介质温度：0℃~+50℃
