建恒插入式超声流量计DCT1158W

产品概述

建恒插入式超声波流量计DCT1158W是一款应用广泛、通用经济型、插入式时差法超声波流量计。采用了TVT时间测量先进的数字相关技术后，它的测量稳定性更加突出。同时，使用了声聚焦专利技术后，产品在连续测量时的信号接收品质得到显著增强。优化后的智能信号自适应处理，使用户无需任何电路调整，就像使用万用表一样方便简单。

产品特点

·插入式探头，可在线带压安装，无需停水

·RS-485通讯接口，支持MODBUS协议

·变送器防护等级达到IP65，传感器防护等级达到IP68

·全窗口化的软件设计，轻松设定管径、管材质等参数

·模块化一体式设计，搭配壕金翻盖，简约时尚，轻巧方便

·超大规模集成电路设计

·独立菜单操作，液晶背光显示，操作读取，一目了然

·日、月、年流量累积功能，带有补偿断电时间段流量功能

应用行业

自来水、污水处理、海水淡化、纯水/超纯水、工业循环水、中水、冷却水......

产品配置

建恒DCT1158W超声波流量计由变送器和传感器两部分组成，插入式探头，可在线带压安装，安装稳固，现场无需停产。即使是diyi次使用，也可轻松实现准确测量。该款产品可拓展使用太阳能、防雷电源、防爆等功能模块，使产品能满足各种应用环境的需求。

技术参数

产品接线

规格尺寸

传感器安装方法

V型安装方法适用管径范围:50mm~400mm(同侧，不应在管道顶部或底部安装选点)

V型安装方法

Z型安装方法适用管径范围:50mm~1200mm(异侧，不应在管道顶部或底部安装选点)

Z型安装方法

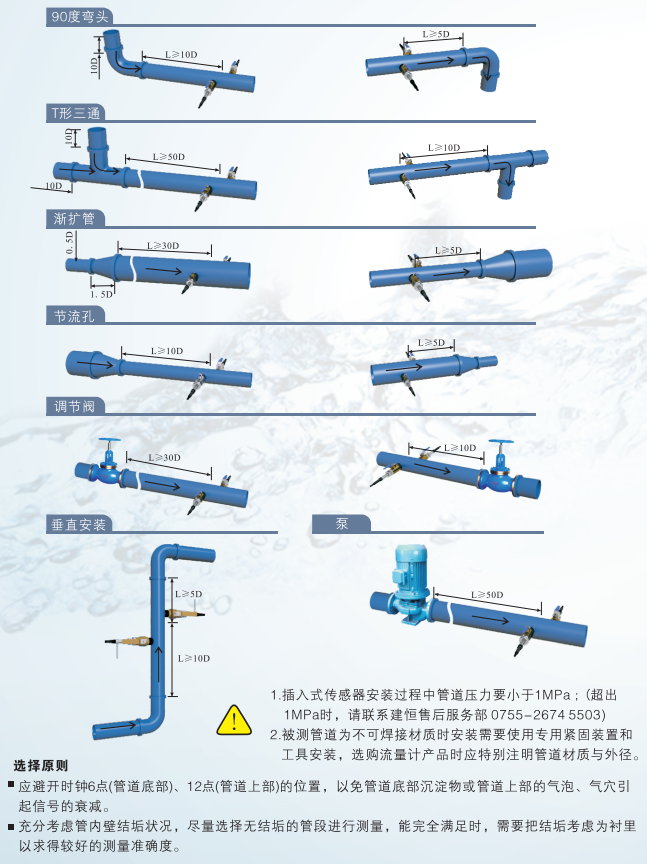

选择测量点

超声波流量计在所有流量计的安装中是zui简单便捷的。只要选择一个合适的测量点，并把测量点处的管道参数输入到流量计中，把传感器安装在管道上即可进行测量。安装时应遵循以下原则:

产品选型表

选型格式：DCT1158W -A-B-C-D-E-F

产品名称：经济型插入式超声波流量计

安装方式：挂墙式

流速范围：±0.01~5m/s

准确度等级：1级

重复性：0.2％

键盘：16（4x4）轻触按键

显示屏：20x2点阵字符

电源：10~36VDCzui大1A

外壳材质：PC/ABS塑料，防护等级：IP65

环境温度：-10℃~50℃

输出：频率输出@0-50kHz，OCT方式；4-20mA输出

通讯：RS-485通讯接口，支持Modbus协议

I/O选项

OCT频率输出，4-20mA输出，RS-485通讯接口

GPRS功能

传感器描述

常温插入式传感器（W210）

安装方式：插入式

可测管径范围：50mm~1200mm

传感器电缆长度：9m

探头外壳：不锈钢、PEI、底座：碳钢，球阀：黄铜

工作温度：-40℃~+80℃

高温插入式传感器（WH101）

安装方式：插入式

可测管径范围：50mm~1200mm

传感器电缆长度：9m

探头外壳：不锈钢、PEI、底座：碳钢，球阀：黄铜

工作温度：-40℃~+150℃
