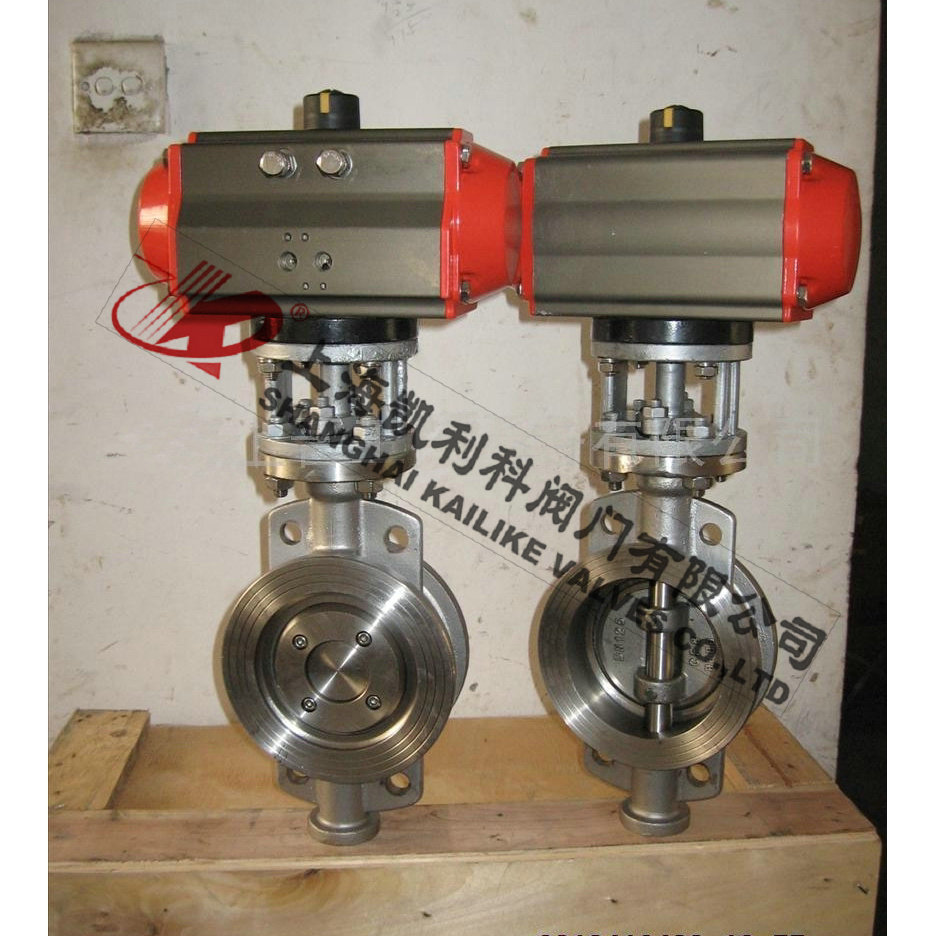

D673H气动高温蝶阀

D673H气动高温蝶阀

D673H气动高温蝶阀采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病实现蝶板在开启瞬间密封面即分离关闭接触即密封的效果达到延长使用寿命、密封性能***佳的目的。

产品名称：	气动高温蝶阀	产品型号：	D673H
公称通径：	DN50～DN1000	阀座密封：	硬密封
公称压力：	1.0Mpa～4.0MPa	连接方式：	对夹、法兰
适用温度：	-20ºC～+150ºC～425ºC	驱动方式：	手动、蜗轮、电动、气动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽、气体、粉体、液体	生产厂家：	上海凯利科阀门有限公司

产品说明

D673H气动高温蝶阀采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能***佳的目的。因此被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的***佳装置。

产品特点

1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
2、本蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
3、本蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、本蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
6、耐高温、耐低温、耐腐蚀性。

采用标准

设计标准 :GB/T12238-1989
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999

执行机构

采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

附件选项

根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：JFSD手操机构

技术参数

公称通径	DN（mm）	50～1200
公称压力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
试验压力	强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验	0.66	1.1	1.76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6
适用介质	水、蒸气、油品、酸类腐蚀性等。
适用温度	碳钢 :-29℃～600℃ 不锈钢-40℃～600℃

主要零件材质

零件名称	材料
阀体	铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈	不锈钢、聚内脂、抗磨材料
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	柔性石墨

三偏心特点及原理

1、偏离管道中心
2、偏离密封面中心
3、倾斜的锥形
当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。

外形结构图

主要外形尺寸PN0.6～1.0MPa

公称通径	结构长度 标准值	外形尺寸（参考值)				连接尺寸(标准值)				重量 (kg)
		H	H2	A2	B2	PN0.6MPa		PN1.0MPa
毫米	英寸					L	D1	Z-d	D1		Z-d
50	2	43	112	625	245	72	110	4-14	125	4-18	11
65	21/2	46	115	625	245	72	130	4-14	145	4-18	12
80	3	49	120	645	245	72	150	4-18	160	8-18	14
100	4	56	138	675	355	92	170	4-18	180	8-18	16
125	5	64	164	715	355	92	200	8-18	210	8-18	26
150	6	70	175	800	355	92	225	8-18	240	8-22	28
200	8	71	208	850	250	170	280	8-18	295	8-22	44
250	10	76	243	925	250	170	335	12-18	350	12-22	68
300	12	83	283	1035	450	220	395	12-22	400	12-22	85
350	14	92	310	1070	450	220	445	12-22	460	16-22	121
400	16	102	340	1190	450	220	495	16-22	515	16-22	140
450	18	114	380	1250	650	280	550	16-22	565	20-26	190
500	20	127	410	1290	650	280	600	20-22	620	20-26	260
600	24	154	470	1455	850	380	705	20-26	725	20-30	380
700	28	165	550	1585	850	380	810	24-26	840	24-30	450
800	32	190	640	1700	1250	380	920	24-30	950	24-33	650
900	36	203	710	1965	1250	380	1020	24-30	1050	28-33	830
1000	40	216	770	2015	1250	380	1120	28-30	1160	28-36	1050
1200	48	254	890	2250	1250	380	1340	32-33	1380	32-39	1400

用户注意：表中H1、H2、H3尺寸均可根据用户需要加长（长杆蝶阀），若需特殊材料定货

主要外形尺寸PN1.6～2.5MPa

公称通径	结构长度 标准值	外形尺寸（参考值）				连接尺寸(标准值)				重量 (kg)
		H	H2	A2	B2	PN1.6MPa		PN2.5MPa
毫米	英寸					L	D1	Z-d	D1		Z-d
50	2	43	112	625	245	72	125	4-14	125	4-18	11
65	21/2	46	115	625	245	72	145	4-14	145	8-18	12
80	3	49	120	645	245	72	160	8-18	160	8-18	15
100	4	56	138	675	355	92	180	8-18	190	8-22	17
125	5	64	164	715	355	92	210	8-18	220	8-26	27
150	6	70	175	800	355	92	240	8-22	250	8-26	29
200	8	71	208	850	250	170	295	12-22	310	12-26	45
250	10	76	243	925	250	170	355	12-26	370	12-30	69
300	12	83	283	1035	450	220	410	12-26	430	16-30	86
350	14	92	310	1070	450	220	470	16-26	490	16-33	122
400	16	102	340	1190	450	220	525	16-30	550	16-36	141
450	18	114	380	1250	650	280	585	20-30	600	20-36	191
500	20	127	410	1290	650	280	650	20-33	660	20-36	260
600	24	154	470	1455	850	380	770	20-36	770	20-39	380
700	28	165	550	1585	850	380	840	24-36	875	24-42	450
800	32	190	640	1700	1250	380	950	24-39	990	24-48	650
900	36	203	710	1865	1250	380	1050	28-39	1090	28-48	830
1000	40	216	770	2015	1250	380	1170	28-42	1210	28-56	1050
1200	48	254	890	2250	1250	380	1390	32-48	1420	32-56	1400

用户注意：表中H1、H2、H3尺寸均可根据用户需要加长（长杆蝶阀），若需特殊材料定货

主要外形尺寸PN4.0MPa

公称通径	结构长度 标准值	外形尺寸（参考值）				连接尺寸 标准值
		H	H2	A2	B2	PN40MPa
毫米	英寸					L	D1	Z-d
50	2	43	112	625	250	170	125	4-14
65	21/2	46	115	625	250	170	145	8-18
80	3	49	120	645	250	170	160	8-18
100	4	56	138	675	250	170	190	8-22
125	5	64	164	715	450	220	220	8-26
150	6	70	175	800	450	220	250	8-26
200	8	71	208	850	450	220	320	12-30
250	10	76	243	925	450	280	385	12-33
300	12	83	283	1035	650	280	450	16-33
350	14	92	310	1070	650	280	510	16-36
400	16	102	340	1190	650	280	585	16-39
450	18	114	380				610	20-39
500	20	127	410				670	20-42

注：法兰标准：GB/T9113.1-2000 GB/T9113.2-2000 GB/T911.5.1-2000 GB/T9115.2-2000
用户注意：表中H1、H2、H3尺寸均可根据用户需要加长（长杆蝶阀），若需特殊材料定货时提出。

声明：【D673H气动高温蝶阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的D673H气动高温蝶阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在***短的时间内为您解答！
