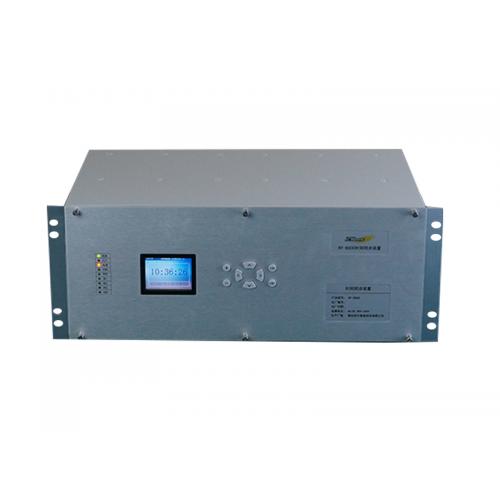

国产化智能型双北斗时间同步装置(HY-8000-GZ)

系统简介

HY-8000智能型时间同步装置是根据《电力系统时间同步技术规范》、《华东电网统一时钟系统技术规范》和《上海电网GPS时间同步系统技术原则和运行管理规定》设计的时间同步装置，它由时间同步装置主时钟和从时钟组成，可集中或单独组屏。该装置利用北斗（BDS）、卫星定位系统（GPS）、IRIG-B（DC）码或PTP网络发送的秒同步信号和时间信息，经过复杂准确的处理，向电力系统中各种系统和自动化装置（如调度自动化系统、微机继电保护装置、故障录波器、事件顺序记录装置、远动装置、发电机组DCS系统、电厂热控和电气装置、雷电定位系统、变电站PMU、计算机数据交换网等）提供准确的时间信息和时间同步信号，同时具备高精度的守时性能，使系统不受地域限制并以很高的精度与UTC同步运行。

系统特点

（1）采用多同步源自适应同步技术，与外同步时钟信号同步精度高，同步精度优于0.1us。

（2）采用冗余结构

支持多路时间源输入且装备有高精度守时时钟。时间同步装置可接入北斗（BDS）、GPS、PTP、NTP  或IRIG-B码等外部同步信号，互为备用。

（3）模块化设计，多种输出接口，使用灵活方便。

可输出满足IRIG Standard 200 IRIG Serial Time Code Formats的IRIG-B（DC）码、交流B码、时分秒脉冲、时间报文信息以及NTP和PTP网络时间同步信息。

采用 19"标准2U或4U机箱，2U装置多可输出72路，4U装置多可输出180路，可单独组屏，支持光纤或电缆级联输入和输出，便于扩展、维护和管理。

（4）双CPU并行处理时间报文输出技术

时间报文输出采用了双CPU并行处理技术，串口报文发送时刻为秒的准时沿，误差不大于0.2ms。

（5）高精度脉冲输出

脉冲输出采用脉冲大电流发生电路，使光电隔离空接点能输出高精度的脉冲信号，误差不大于3us。

（6）高精度守时时钟

基于FPGA技术，采用高精度调频算法和驯服技术，具备频率准确度和守时性能，装置守时精度不低于55us/h，采用高精度晶振守时优于1us/h，采用铷原子晶振守时精度优于0.1us/h。

（7）时间跳变保护功能

内部时间基准是基于FPGA的高精度计时，时间源切换无抖动，有效识别输入时间源异常，输出信号步进平滑跟随无跳变（采用逐步逼近方式调整，步进不大于200ns/s）。

（8）支持NTP v2，v3 & v4（RFC1119& 1305）和SNTP Simple Network Time Protocol （RFC2030）。

（9）完善的人机接口，采用彩色LCD支持时间日期显示、时间源状态显示、频率驯服状态显示、参数查询及配置等功能。

（10）所有信号输出口均经过光电隔离，电磁抗干扰达到IV级标准。

（11）有监视本装置运行状态的告警接点输出，包括电源消失告警和装置故障告警。

（12）灵活多变的组网模式，适用于双钟互备、主从时钟等方式。

（13）装置运行状态可通过DL/T 634.5104规约上传到调度中心。

（14）支持PTP（IEEE Std 1588-2008 V2.0）精密时间同步协议。

（15）支持电网频率测量。

（16）支持输入时延补偿。

（17）支持日志存储，本装置可存储不低于200条事件日志。
