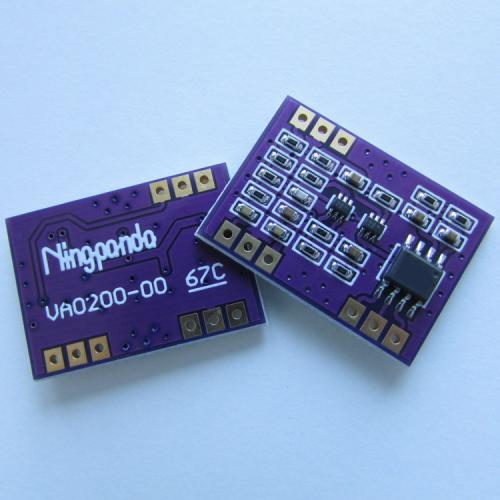

[新品] CVBS视频信号监测模块(NPD-VA0200)

1.概述

NPD-VA0200型CVBS视频信号监测模块是深圳市宁鹏达科技有限公司开发的一款模拟视频信号检测器件。本模块主要用于监测复合视频（CVBS）信号是否存在或丢失、时序是否标准以及当前是何种制式、奇场还是偶场，同时也适用于亮度/色度分离视频（S-Video）信号和YPBPR模拟分量视频信号或其他带同步头的视频信号的监测。模块工作时，内部电路持续不断地对输入的视频信号进行处理和检测，其结果通过各引脚实时输出。本模块采用特殊技术，选用高品质元器件结合现代电子装配工艺精制而成，具有多种优点，可用于各种场合，在功能上也可替代MAX7461等同步丢失（LOS，Loss-of-Sync）报警器集成电路。

2.特点

• 外形小巧，安装方便

• 性能稳定，抗干扰能力强

• 外围电路简单，应用成本低

• 输出电流大，可直接驱动LED

• 时序检测精准，信号细节不漏测

• 内部有多重判定机制，输出响应迅速，误判率极低

• 可直接并联于其他视频输入设备，对视频信号无影响

• 内部有放大电路和调整机制，幅度较小的视频信号也适用

• 内部有整形电路和容错机制，略微畸变的视频信号也适用

3.应用

• 视频光学仪器        • 安防监控系统        • 工业控制设备

• 机械远程操控        • 设备智能升级        • 电器检测维修
