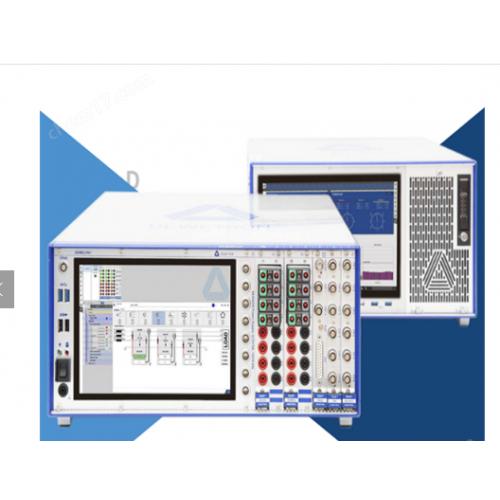

DEWE3-PA8德维创功率分析仪

产品简介

电动机功率 0.1kW 外形尺寸 (W)83.3mm×(H)217.2mm×(D)229.3mmmm

应用领域能源,电子,交通,汽车,电气重量大约8.6kgkg

采样率 2 MS/s/ch 分辨率 18-bit

电压范围 2000V 电压精度 ±0.02 % of reading, ±0.02 % of range

电流精度 ±0.02 % of reading, ±80 μA

一台德维创功率分析仪是为同时分析多台电机、逆变器或者完整传动系统而设计的解决方案，有多达16个不同的功率组和功率参数的计算能力，即使对于多相电机也能胜任。这就将一台功率分析仪变成了可分析多个功率组的仪器，具有模块化和混合的信号输入，隔离的电压，电流信号输入特点。

详情介绍

德维创功率分析仪主要特点：

1.模块化和混合的信号输入

2.隔离的电压，电流信号输入

3.高性能辅助信号输入(例如：扭矩，速度，振动)

4.CAN信号可输入，输出

5.EtherCAT和XCP, SCPI通讯传输

6.用于低动态信号的大通道数中速输入(例如：温度)

7.PTP，GPS，IRIG时钟同步

8.计数器

德维创功率分析仪

DEWE3-PA8主要技术参数：

●10MS/s/ch采样率@18-bit分辨率

●可装入8块TRION3模块

●16个不同的功率组

●冗余、集成的电流传感器供电电源

●背面接入信号

DEWE2-PA7主要技术参数：

●2MS/s/ch采样率@18-bit分辨率

●可装入7块TRION™模块

●16个不同的功率组

●集成的电流传感器供电电源

●正面接入信号

功率模块：

●TRION3-1810M-POWER-4

●TRION-1820-POWER-4

两种不同型号的功率模块可供选择，每个型号的模块都有8个输入通道，每个通道都是18bit分辨率，4个通道可以装备不同的用户可替换的子模块用于测量直接输入的电流或电压。因此几乎所有类型的电压或电流传感器可以接入德维创功率分析仪。

德维创功率分析仪

高动态范围特点：

德维创功率测试模块提供高达10MS/s每通道的采样率和18-bit A/D转换以及较佳的信号调理线性度。此外，功率测试模块在整个输入范围内提供***高的动态性能– 高达1000V (2000VPEAK) 和20A (40APEAK)为您所有的动态测试提供精度。 DEWE2-PA7和DEWE3-PA8的功率精度是令人惊叹的。与市场上所有的功率分析仪比较，德维创在1Hz至1000Hz基频范围内提供0.04%的恒定功率精度。这是测试台架应用在宽频率范围内获得高精度结果的关键要求。

多个可自由定义的屏幕：

您可以自由定义不同的屏幕并在与传统功率分析仪兼容的视图之间轻松选择，或通过拖放（使用手指或鼠标/触摸板）设计您自己喜欢的视图。在一个设置中可以非常简单地设置多个视图，只需单击一下就可以选择实际感兴趣的视图。浏览采集的数据（包括以高达10MS/s的速度存储的原始据）既快速又简单。所有屏幕都会同步更新，无论是谐波、电压和电流的精确波形、特殊的 FFT 还是其他任何特别感兴趣的东西。

模块性&可扩展性：

您需要更多的输入通道没有问题，功率分析仪可以通过多种方式扩展。如果还有空余PXI槽位的话只需要加入另外的TRION™或TRION3™模块。所有通道的数据会被自动同步。如果您的功率分析仪上没有空余槽位，您也可以通过TRIONet非常方便地扩展功率分析仪的通道数。通过使用CPAD或者EPAD可以扩展静态测试通道。

德维创功率分析仪
